Курсовой проект "Одноэтажное промышленное здание"

УО "РГПТКС"
Курсовой проект по дисциплине "Гражданские и промышленные здания"
На тему: "Авторемонтный завод на 3000 автомобилей "ГАЗ" 20000 условных ремонтов в год"
Рогачев 2017

Исходные данные:
Проектируемое одноэтажное промышленное здание, возводимое в г. Славгород Могилевской области, имеет в плане простую прямоугольную конфигурацию. Здание состоит из 2 пролётов.
Пролёт 1: L=24 м и длинной L=72 м имеет мостовой кран грузоподъемностью Q = 16 т. Отметка низа стропильной конструкции 10,8 м. Шаг крайних колонн 6 м, средних 12 м. Сечение крайних колонн основного каркаса 400×700 мм, сечение средних колонн основного каркаса 400×800 мм. Сечение фахверковых колонн 300×400 мм. Цех имеет естественное освещение через боковые проёмы, также в нём расположены ворота размерами 3.6×4.2 м для заезда автотранспорта.
Пролёт 2: L=24 м и длинной L=72 м имеет мостовой кран грузоподъемностью Q = 20 т. Отметка низа стропильной конструкции 10,8 м. Шаг крайних колонн 6 м, средних 12 м. Сечение крайних колонн основного каркаса 400×700 мм, сечение средних колонн основного каркаса 400×800 мм. Сечение фахверковых колонн 300×400 мм. Цех имеет естественное освещение через боковые проёмы, также в нём расположены ворота размерами 3.6×4.2 м для заезда автотранспорта.
Здание безподвальное.

Содержание:
Объемно-планировочное решение здания
Краткая характеристика фрагмента генплана
Подъёмно-транспортное решение здания
Конструктивное решения здания
Фундаменты, фундаментные балки
Каркас
Покрытие
Полы
Окна, двери
Внутренняя и наружная отделка
Технико-экономические показатели
Инженерное оборудование здания
Литература

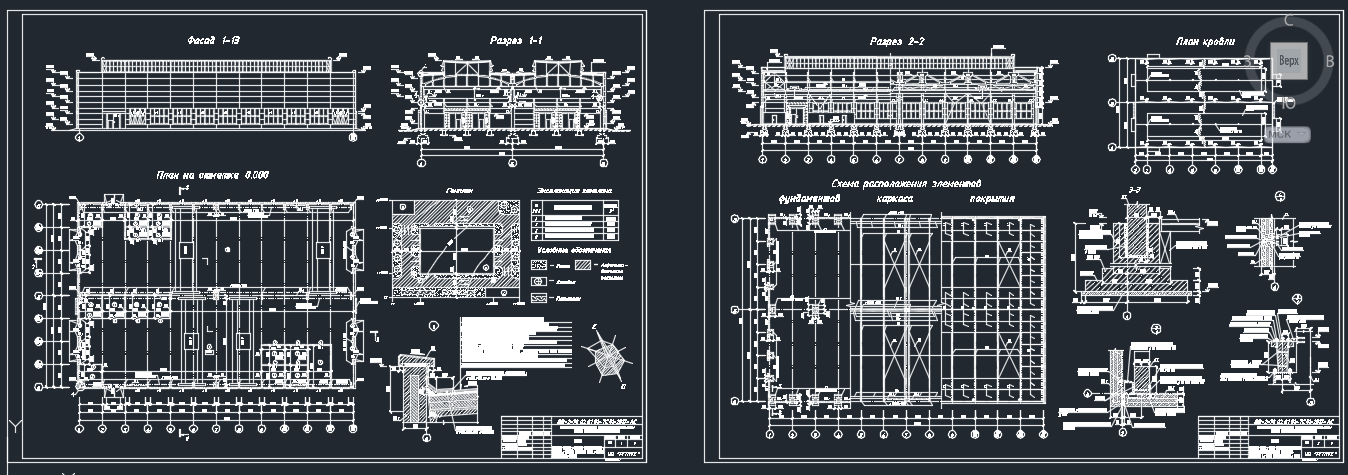

Состав: Фасад 1-13, М1:200; План на отм. 0.000, М1:200; Разрез 1-1, М1:200; Генплан, М1:500; Разрез 2-2, М1:200; Схемы расположения элементов фундаментов, каркаса, покрытия, М1:200; План кровли, М1:400 Язык документа

Софт: AutoCAD 2007

Файлы:
Записка.doc
чертеж.dwg
Спецификация.docx
