Одноэтажное промышленное здание по производству изделий из ячеистого бетона

Белгородский строительный колледж, строительное отделение ,
Курсовой проект по дисциплине "Проектирование и сооружение промышленных зданий"
на тему:Одноэтажное промышленное здание по производству изделий из ячеистого бетона

Проектируемое промышленное здание имеет прямоугольную форму в плане. За нулевую отметку принята отметка чистого пола. Шаг колонн в крайних средних пролетах-6м. Здание имеет два продольных пролета. Размеры в осях 1-14., Б-В 12 м и В-Г 12 м.
Пролёт Б-В и В-Г ширину 12 м высоту от пола до низа несущей конструкции покрытия 9,6 м., высота от пола до головки подкрановых рельсов 7,9 м. В этих пролётах располагаются опорные мостовые краны среднего режима работы КР-70 грузоподъемностью 15 тонн и крановым пролётам 11,5м. В пролете в торцах расположены двое распашных ворот.
Грвъафическая часть выполнена на 2х листах А-4
СОДЕРЖАНИЕ

Введение……………………………………………………………………….....5
1. Генеральный план и благоустройство территории …………………………..…..7
2. Краткая технологическая схема производственного процесса и его особенности………………………………………………………………...…….11
3. Объемно планировочные решения……………………………...............14
4. Конструктивные решения…………………………………………...……15
5. Административно-бытовой корпус ……………………………..………20
6. Теплотехнический расчет стенового ограждения и покрытия производственного здания…………….………………………….....................22
7. Технико-экономические показатели для производственного здания…………………………………………….……………………………….27
Заключение ………………………………………………………………………28
Библиографический список…………………………………………………….29

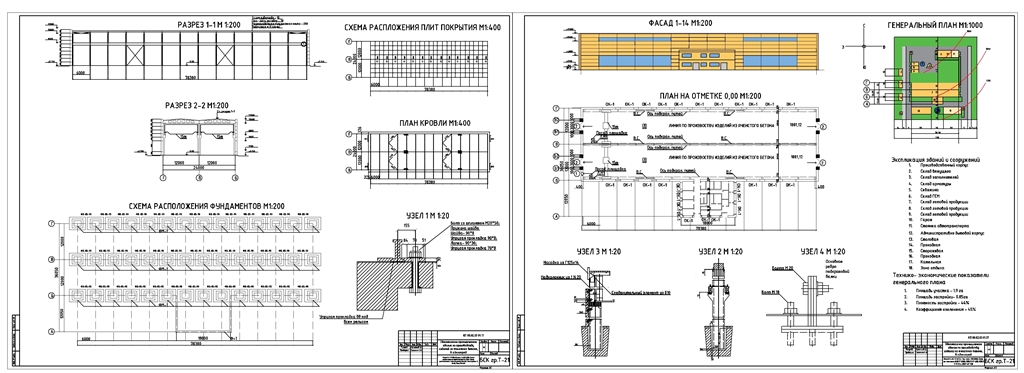

Состав: Фасад 1-14 М 1:200; Ген. план М1:1000; План на отметке 0.00 М 1:200; УЗЕЛ 2 М 1:20; УЗЕЛ 3 М 1:20; УЗЕЛ 4М 1:20, Разре 1-1 М 1:200; Разрез 2-2 М 1:200; Схема расположения фундаментов М 1:200; Схема расположения плит покрытия М1:400; План кровли М 1:400; Узел 1 М 1:20 Язык документа

Софт: AutoCAD 2017

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание по производству изделий из ячеистого бетона

Просмотр файлов
пояснительная.docx
содержание кп.docx
Чертеж1.dwg курсавик Т.dwg
