Стальной каркас одноэтажного производственного здания

Харьковский национальный университет архитектуры и строительства
Кафедра промышленное гражданское строительство
Курсовой проект по дисциплине "металлические конструкции"
На тему: " Проектирование стального каркаса одноэтажного производственного здания"
Харьков 2015

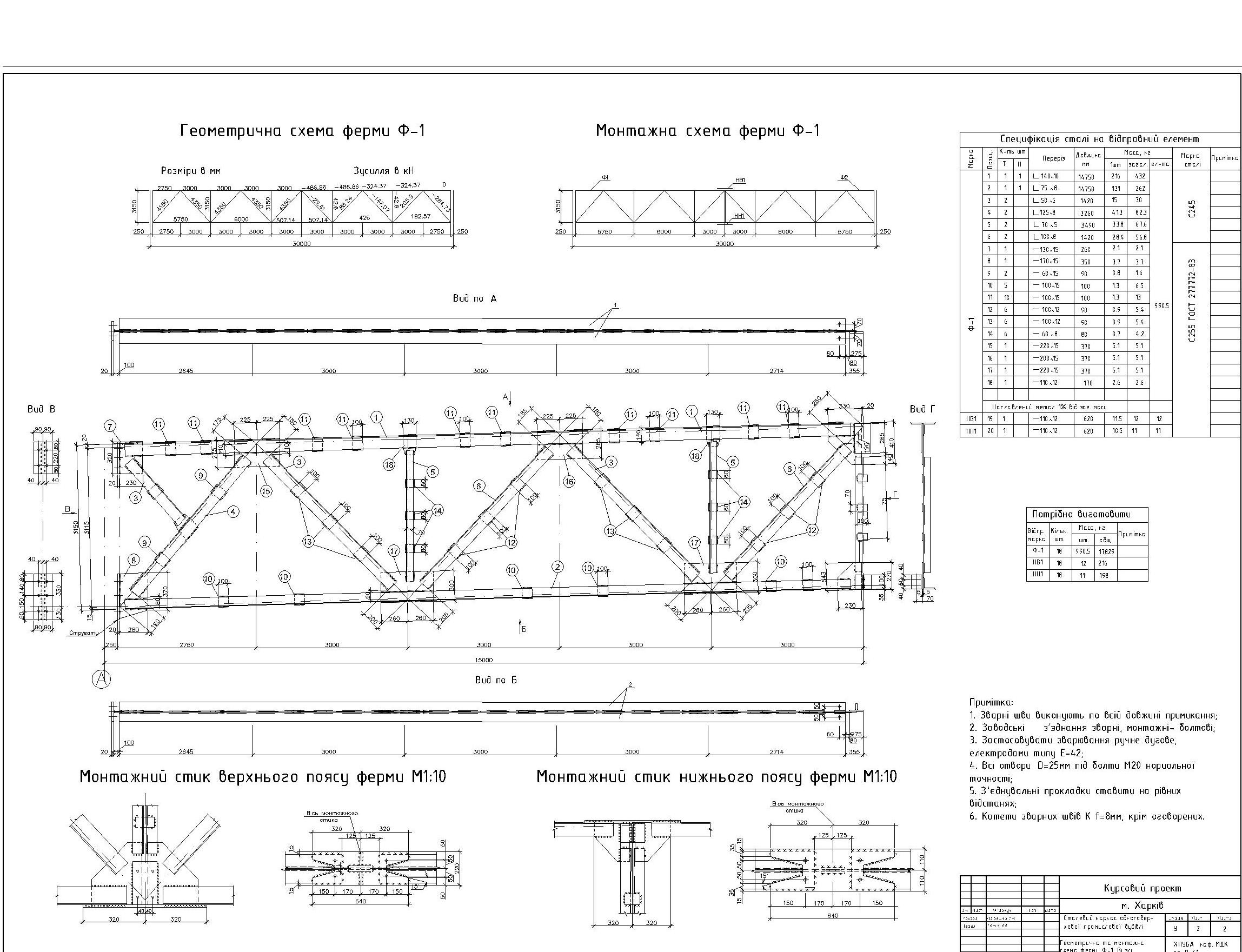

В данном проекте рассматривается построение стального каркаса одноэтажного, производственного здания. Произведен технологический расчёт, расчёт фермы покрытия, а также подбор элементов фермы. Графическая часть содержит 2 схемы размещения кроквных ферм, разрез, части колон,геометрическую и монтажную схемы фермы, монтажные стыки.
Курсовой проект содержит 2 листа формата А1 графической части, 69 страниц пояснительной записки, содержащей 24 рисунка,10 таблиц и 7 источников литературы.
Характеристика сырья - Настил покрытие – утепленное, стальной профнастил.
материал конструкций сталь
Построение расчетной схемы поперечной рамы.
Проектирование решетки нижней части колонны.
Конструирование соединения надкрановой и подкрановой частей колоны.

Состав: Колона, Узлы колоны,схема размещения кроквеных ферм, разрезы,геометрическая схема, монтажная схема Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Стальной каркас одноэтажного производственного здания

Просмотр файлов
mk_list1.dwg
mk_list2.dwg
metali_kursach.docx
