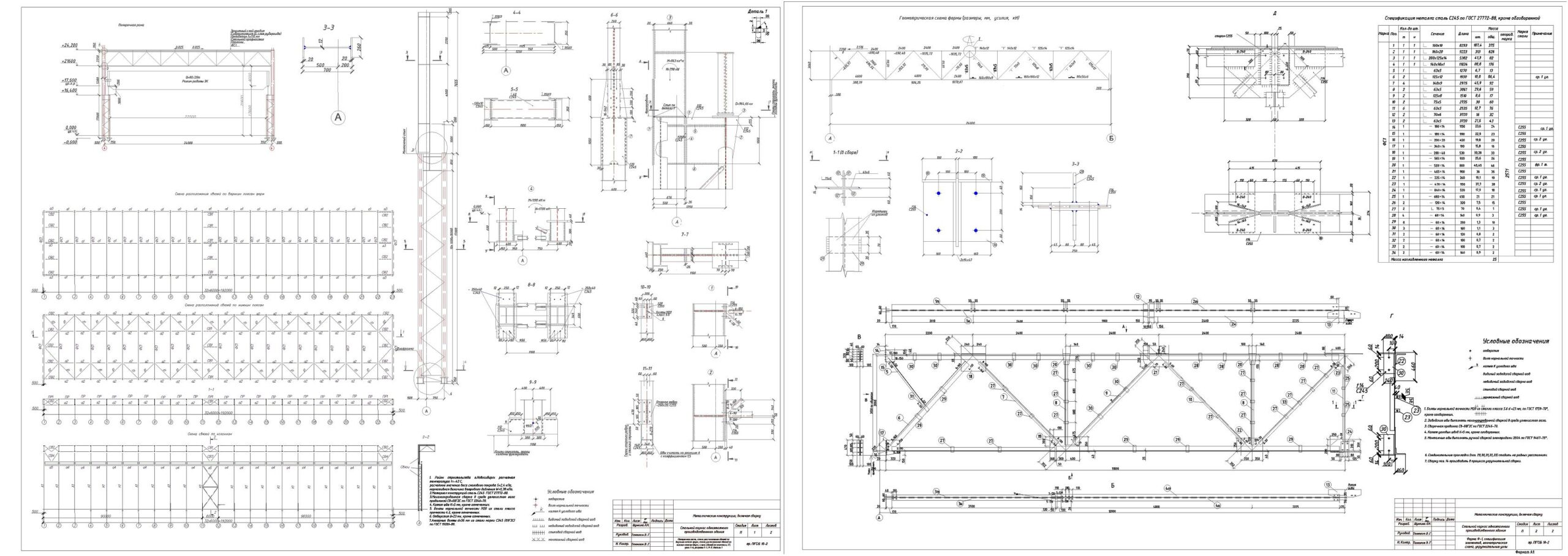

Стальной каркас одноэтажного производственного здания г. Пермь.

Иркутский Национальный Исследовательский Технический Университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции, включая сварку"
На тему: "Стальной каркас одноэтажного производственного здания"
Иркутск 2021

1. Место строительства – г. Пермь.
2. Характеристика здания по тепловому режиму: отапливаемое
3. Размеры здания:
длина 192 м;
пролет 24 м;
шаг поперечных рам 6 м.
4. Данные о крановом оборудовании:
грузоподъемность Q = 80/20 т;
количество 1;
режим работы 3К;
грузоподъемность Q = 30/5 т;
количество 2;
режим работы 3К;
отметка головки подкранового рельса 16 м.
5. Снеговая и ветровая нагрузки принимаются в зависимости от района строительства:
расчетное значение веса снегового покрова V Sg =3,2 кН/м2
нормативное значение ветрового давления ΙΙ wо = 0,3 кН/м.
6. Расчетная температура воздуха –41 °С.
7. Состав покрытия, обеспечивающего тепловой режим здания, прини-мается по табл. 3.4. Поверхностная распределенная нагрузка от покрытия подсчитывается в табличной форме.
8. Расчетную нагрузку от поверхностной массы стен принять условно:
для отапливаемых зданий 2,5–3,3 кН/м2 (толщина стеновой панели 300–400 мм);
для неотапливаемых зданий 1,5–2,0 кН/м2 (толщина стеновой панели 150–200 мм).
9. Класс бетона по прочности В15.

Содержание:
Введение
1 Исходные данные для выполнения курсового проекта
2 Выбор конструктивной и расчетной схемы каркаса
3 РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ
3.1 Расчетная схема рамы
3.2 Нагрузки, действующие на поперечную раму
3.2.1 Постоянные нагрузки
3.2.2 Воздействия от мостовых кранов
3.2.1 Снеговая нагрузка
3.2.2 Ветровая нагрузка
3.3 Назначение жесткостей элементов рамы
3.3.1 Определение жесткости сквозного ригеля
3.3.2 Определение жесткостей ступенчатой колонны
3.4 Статический расчет стропильной фермы
3.4.1 Определение нагрузок на ферму
4 РАСЧЕТ ОДНОСТУПЕНЧАТОЙ ВНЕЦЕНТРЕННО-СЖАТОЙ КОЛОННЫ
4.1 Исходные данные для расчета колонны
4.2 Компоновка сечения и расчет надкрановой части колонны
4.2.1 Подбор сечения надкрановой части колонны
4.2.2 Проверка устойчивости надкрановой части колонны
4.2.3 Проверка местной устойчивости элементов сплошной колонны
4.3 Компоновка сечения и расчет подкрановой части колонны
4.3.1 Подбор сечения ветвей колонны
4.3.2 Проверка устойчивости ветвей и стержня колонны в целом
4.3.3 Расчет крепления раскосов решетки к ветви колонны
4.3.4 Общие требования к базам колонн
4.3.5 Определение размеров опорной плиты в плане
4.3.6 Определение толщины опорной плиты
4.3.7 Расчет траверсы
4.3.8 Расчет анкерных болтов и пластин
4.4 Расчет соединения надкрановой и подкрановой частей колонны
5 СТРОПИЛЬНАЯ ФЕРМА
5.2 Выбор типов сечений стержней фермы
5.3 Подбор сечений элементов фермы
5.3.1 Расчет и конструирование узлов фермы
5.3.2 Сопряжение фермы с колонной
Заключение
Используемая литератур
