Ульяновский государственный технический университет
Кафедра строительных конструкций
Курсовой предмет по дисциплине "Металлические конструкции"
На тему: "Металлический каркас производственного здания"
Ульяновск 2012
В данной работе производится расчет сечений и подбор основных элементов металлического каркаса производственного здания, а именно:
1. Компоновка поперечной рамы;
2. Сбор нагрузок на раму;
3. Статический расчет поперечной рамы;
4. Расчёт внецентренно сжатой колонны;
5. Расчёт фермы.

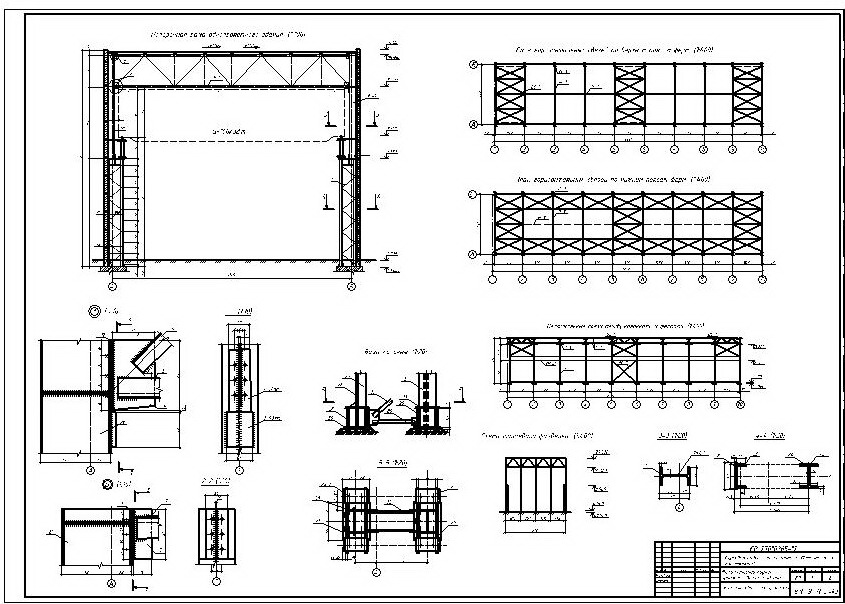

Курсовой проект содержит 2 листа формата А1 графической части и пояснительную записку на 37 листах.
Содержание
1. Компоновка поперечной рамы
1.1. Высота нижней части колонны
1.2. Высота верхней части колонны
1.3. Полная высота колонны
1.4. Ширина верхней части колонны
1.5. Ширина нижней части колонны
1.6. Проверка
2. Сбор нагрузок на раму
2.1. Постоянная нагрузка
2.2.Снеговая нагрузка
2.3.Крановая нагрузка
2.4. Ветровая нагрузка
3. Статический расчет поперечной рамы
3.1 Расчет поперечной рамы от действия постоянных нагрузок
3.2. Расчет поперечной рамы от действия снеговой нагрузки
3.3. Расчет поперечной рамы от действия крановых нагрузок
3.4. Расчет поперечной рамы от действия тормозной нагрузки
3.5. Расчет поперечной рамы от действия ветровой нагрузки
4. Расчёт внецентренно сжатой колонны
4.1. Подбор сечения верхней части колонны
4.2. Расчёт нижней части колонны
4.3. Расчет базы колонны
5. Расчёт фермы
5.1. Сбор нагрузок на ферму
5.2. Определение усилий в стержнях фермы
5.3. Расчет сварных швов прикрепления раскосов и стоек к фасонкам
5.4. Расчет нижнего опорного узла
5.5. Узел крепления верхнего опорного узла
