Каркас производственного здания

Томский государственный архитектурно-строительный университет
Кафедра: "Металлические и деревянные конструкции"
Курсовой проект по дисциплине: "Металлические конструкции"
Томск 2011

Исходными данными для проектирования являются:
- шифр варианта - 81;
- пролёт здания - 24 м;
- длина здания – 120м
- грузоподъемность мостового крана - 30т;
- отметка головки рельса - 14 м;
- шаг рам - 12 м;
- снеговой район строительства III;
- ветровой район строительства III;
- тип местности – А;
- тип кровли – совмещенная;
- Бетон фундаментов марки – В20.
Требуется определить геометрические параметры и нагрузки, необходимые для статического расчета поперечной рамы каркаса.

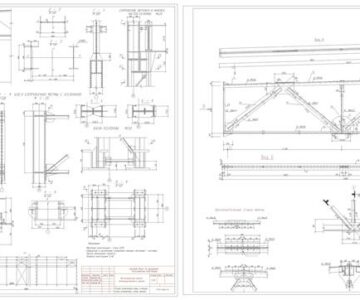

Состав: Узлы фермы , узлы колонны Язык документа

Софт: AutoCAD 2007

Сайт: www

Каталог / Строительство / Каркас производственного здания

Просмотр файлов
графич.часть.dwg
поясняк.doc
расчет фермы.xls
расчетные сочет.усилий.xls
