Металлический каркас производственного здания город Набережные Челны.

ПГТУ
кафедра строительных конструкций и водоснабжения
Курсовой проект по дисциплине "металлические конструкции".

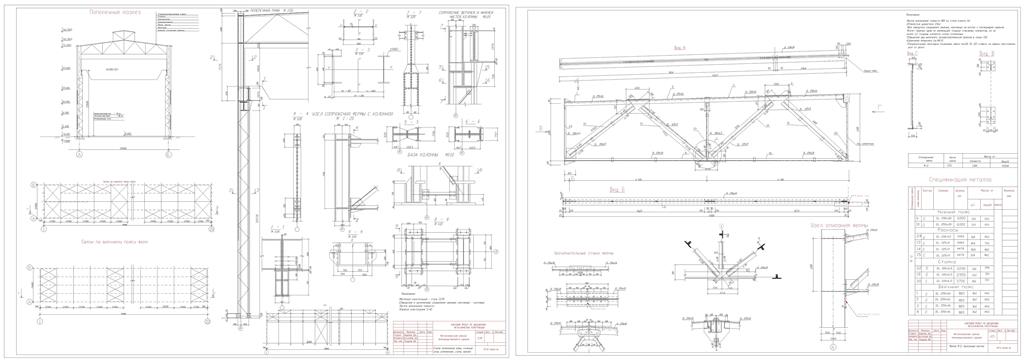

На тему "Металлический каркас производственного здания"
Йошкар Ола 2017 год

Исходные данные. Назначение здания – механический цех; мостовые краны - два крана грузоподъемностью Q = 200/32 т тяжелого режима работы (8К); пролет здания L = 24 м; длина здания l = 150 м; отметка головки подкранового рельса h_1 = 22,8 м; шаг колонн В=12 м; место строительства – город Набережные Челны.
В данной работе рассматривается методика расчета металлического каркаса производственного здания.
Оглавление
Компоновка поперечной системы каркаса 2
Сбор нагрузок на поперечную раму каркаса 3
Постоянные нагрузки 3
Крановые нагрузки 5
Снеговые нагрузки 7
Ветровые нагрузки 8
Расчет геометрических характеристик сечения ригеля и колонны 9
Учёт пространственной работы температурного блока каркаса 10
Расчетная схема и схемы загружения 12
Расчет ступенчатой колонны 16
Исходные данные 16
Определение расчетных длин колонны 17
Подбор сечения верхней части колонны 17
Подбор сечения нижней части колонны 20
Расчет и конструирование узла сопряжения верхней и нижней частей колонны 24
Расчет и конструирование базы колонны 26
Расчет фермы 30
Сбор нагрузок на ферму 30
Расчет подкрановой балки 31
Список использованной литературы 35
