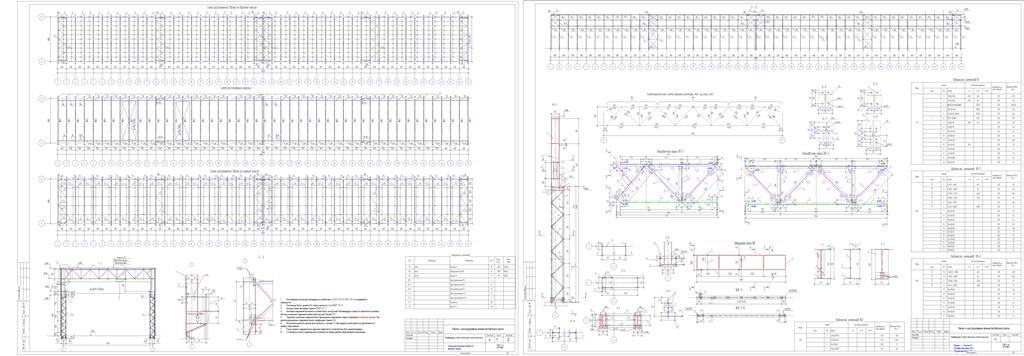

ФГБОУ ВО «Тюменский Индустриальный университет» . Кафедра «Строительных конструкций» . Курсовая работа по дисциплине Металлические конструкции. На тему : «Металлический каркас одноэтажного производственного здания»,2025 г.
Исходные данные:
- Режим эксплуатации здания: неотапливаемое
-Пролет здания: L= 30 м
-Длина здания:276 м
-Шаг колонн: В= 6 м
-Грузоподьемность крана: Q=80/20т
-Режим работы крана: 7К
-Вид конструкции покрытия: ферма с параллельными поясами, уклон верхнего пояса i=0.015 высота фермы на опоре h=3150 м
-Расстояние от уровня пола до головки кранового рельса Нугр=15 м
-Район строительства г. Тюмень
( -45 - Температура воздуха наиболее холодных суток, °С, обеспеченностью 0,98 согласно табл 3.1 СП 131.13330.2020 "Строительная климатология")
-Фундаменты из бетона класса прочности: B20
Содержание
1. Компоновка конструктивной схемы каркаса. 3
1.1. Исходные данные 3
1.2. Компоновка однопролетной поперечной рамы 4
1.3 Выбор материалов. 7
2. Расчет поперечной рамы производственного здания 8
2.1. Постоянные нагрузки 8
2.2. Снеговая нагрузка 11
2.3. Вертикальные усилия от мостовых кранов 12
2.4. Ветровая нагрузка: 15
3. Статический расчёт поперечной рамы. 19
3.1. Расчёт на постоянные нагрузки 19
3.2. Расчёт на нагрузку от снега. 22
3.3. Расчёт на вертикальную нагрузку от мостовых кранов. 25
3.4. Расчёт на горизонтальные воздействия от мостовых кранов. 29
3.5. Расчёт на ветровую нагрузку. 31
3.6. Сочетания нагрузок 33
3.7. Комбинации нагрузок 34
4. Расчёт стропильной фермы. 35
4.1. Определение усилий в стержнях фермы. 36
4.2. Подбор и проверка сечений стержней ферм. 43
4.3. Расчет измененных поясов. 54
4.4. Расчет сварных швов. 57
4.5. Расчет узлов сопряжения фермы с колонной. 58
5. Расчет ступенчатой колонны 61
5.1. Исходные данные. 61
5.2. Определение расчётных длин колонны. 61
5.3. Подбор сплошного сечения внецентренно сжатого стержня 63
5.4. Расчет ослабленного сечения 70
5.5. Подбор сечения нижней части колонны. 71
5.6. Расчёт решётки подкрановой части колонны. 74
5.7. Расчёт и конструирование узла сопряжения верхней и нижней частей колонны. 77
5.8. Расчёт и конструирование базы колонны. 81
6. Расчет подкрановой балки 85
6.1. Нагрузки на подкрановую балку 85
6.2. Определяем расчетные усилия 85
6.3. Проверка прочности сечения. 88
6.4. Проверка стенки подкрановой балки на совместное действие нормальных , касательных и местных напряжений на уровне верхних поясных швов. 90
6.5. Размеры рёбер жёсткости 93
6.6. Расчет опорного ребра. 93
Список литературы 96
Цель работы:
Расчет и конструирование основных несущих элементов каркаса (колонны, фермы, подкрановой балки) одноэтажного производственного здания с
одним пролетом, оборудованным двумя мостовыми кранами
