Проектирование металлического каркаса одноэтажного однопролетного производственного здания

Национальный университет водного хозяйства и природопользования
Кафедра городского строительства и хозяйства
Расчетно-графической работа по дисциплине: "Инженерное проектирование городских территорий, зданий и сооружений"
На тему:"Проектування металевого каркасу одноповерхової однопролітної  виробничої будівлі "
Ровно 2015

Исходные данные здания:
размеры в плане LxB = 24x30м;
шаг колонн а = 6 м;
высота поверхуН = 7,0м;
пролет ферм 24м
утеплитель на кровлях и стенах - пенополистирол t = 0,150 м, γ = 100 кг / м3;
окна с весом 100 кг / м2.

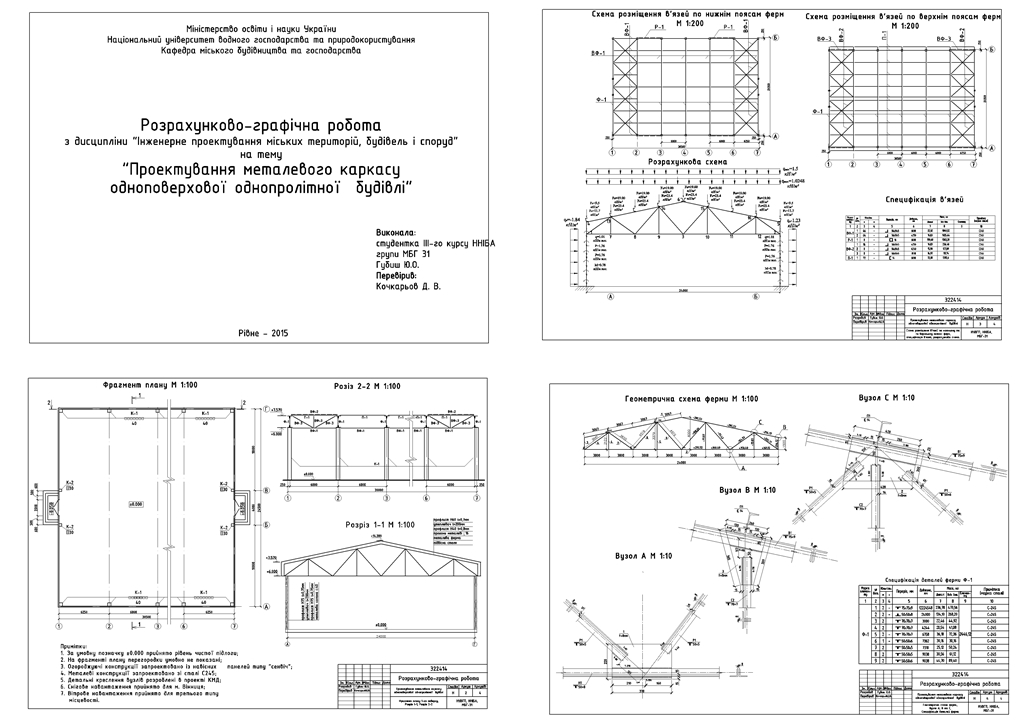

Графическая часть содержит Лист 1:Фрагмент плана 1-го этажа,Разрез 1-1, разрез 2-2,. Лист 2:Схема размещения связей по нижнему и по верхнему поясам ферм, спецификация связей, расчетная схема.Лист 3:Геометрическая схема фермы,
Узлы А, В и С,
Спецификация деталей фермы

ЗМІСТ
1. Вступ……………………………………………………………………………3
2. Компоновочні креслення будівлі……………………………………………..3
3. Розрахунок ферми покриття
3.1. Збір навантажень ………………………………………………………… 4
3.2. Формування розрахункової схеми та статичний розрахунок ферми …7
3.3. Підбір перерізу елементів ферми ……………………………………… .9
3.4. Розрахунки зварних швів ……………………………………………….14
3.5. Компоновка вузлів ферми ……………………………………………….. 16
4.Список літератури……….…………………………………………………………17

Состав: Геометрическая схема фермы, Узлы А, В и С, Спецификация деталей фермы,Схема размещения связей по нижнему и по верхнему поясам ферм, спецификация связей, расчетная схема,Проектирование металлического каркаса одноэтажной однопролетного здания Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Строительство / Проектирование металлического каркаса одноэтажного однопролетного производственного здания

інж проек.Юля.dwg
Юля інж.проект..docx
