Металлические конструкции одноэтажных промышленных зданий

СПбГАСУ
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему: " Металлические конструкции одноэтажных промышленных зданий"

Санкт-Петербург 2017

Длина здания: B=66
Пролет: L=36м
Отметка головки подкранового рельса: dг=13,1 м
Колонна: ступенчатая, решетчатая
Шаг колонн: l=6м
Сопряжение ригеля с колонной: жесткое
Крановое оборудование: два мостовых крана среднего режима работы с грузоподъемно-стями Q1=1500 кН и Q2=800 кН
Тип и материал панелей: сэндвич 35 кг/м2
Тип несущего настила кровли: железобетонная плита весом 150 кг/м2
Место постройки: г. Комсомольск-на-Амуре
Район по снегу: IV
Район по ветру: 4
В данной работе разрабатывается металлический каркас (колонны, ригели, подкрановые балки)

ОГЛАВЛЕНИЕ
1. Исходные данные 3
2. Компоновка конструктивной схемы 4
2.1 Выбор типа поперечной рамы 4
2.2 Разбивка сетки колонн 4
2.3 Назначение основных размеров поперечной рамы 4
2.4 Разбивка схемы связей жесткости 7
2.5 Компоновка фахверка 8
3. Расчет поперечной рамы каркаса производственного здания 9
3.1 Подсчет интенсивности нагрузки 9
4. Сбор нагрузок на раму 12
4.1 Шатер 12
4.2 Стены 12
4.3 Подкрановые балки 12
4.4 Снег 12
4.5 Вертикальная крановая нагрузка 12
4.6 Горизонтальная крановая нагрузка 13
4.7 Ветер (слева) 13
5. Определение предварительных размеров сечений элементов расчетной схемы 14
6. Определение недостающих исходных данных для статического расчета поперечной рамы 15
7. Расчет внецентренно сжатых колонн рам 21
7.1 Выбор невыгоднейшей комбинации усилий 21
7.2 Определение расчетных длин колонн в плоскости рамы 21
7.3 Определение расчетных длин колонн из плоскости рамы 21
8. Расчет верхней части ступенчатой сплошной колонны 22
8.1 Подбор сечения колонны 22
8.3 Проверка местной устойчивости полок и стенки 24
8.4 Проверка колонны на устойчивость из плоскости действия момента 24
9. Расчет нижней части ступенчатой сквозной колонны 26
9.1 Подбор сечения и расчет сквозной колонны как фермы с параллельными поясами 26
9.2 Расчет стержней соединительной решетки колонны 27
9.3 Расчет колонны на устойчивость в плоскости действия момента как внецентренно-сжатого стержня 28
9.4 Проверка соотношения значений моментов инерции верхней и нижней частей колонны 29
10. Проектирование решетчатого ригеля рамы 35
10.1 Расчет и конструирование фермы 35

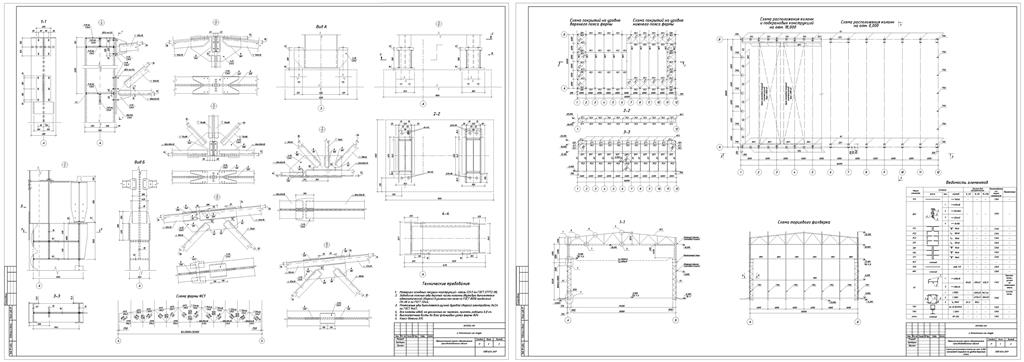

Состав: Схема расположения колонн, элементов покрытия на уровне верхнего пояса, узлы Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Строительство / Металлоконструкции / Металлические конструкции одноэтажных промышленных зданий

Просмотр файлов
Металлический каркас.docx
Металлический каркас одноэтажного производственного здания.dwg
