Рабочий чертеж стальной фермы покрытия здания

Нижегородский государственный архитектурно-строительный университет
кафедра металлических конструкций
курсовая работа по дисциплине "Металлические конструкции"
на тему: "Рабочий чертеж стальной фермы покрытия здания"
Нижний Новгород, 2013 год

В проекте разработана стальная ферма покрытия пролетом 36 м.
Исходные данные для проектирования:
1. Район строительства – II4;
2. Снеговой район – II;
3. Длина здания – 90 м;
4. Здание отапливаемое;
5. Тип кровли – по прогонам лёгкая;
6. Профиль кровли – плоская;
7. Пролет здания – 36 м;
8. Шаг ферм – 5 м;
9. Стержни ферм из парных уголков;
10. Монтажный стык на накладках и высокопрочных болтах;
11. Материал элементов ферм: сталь С245.

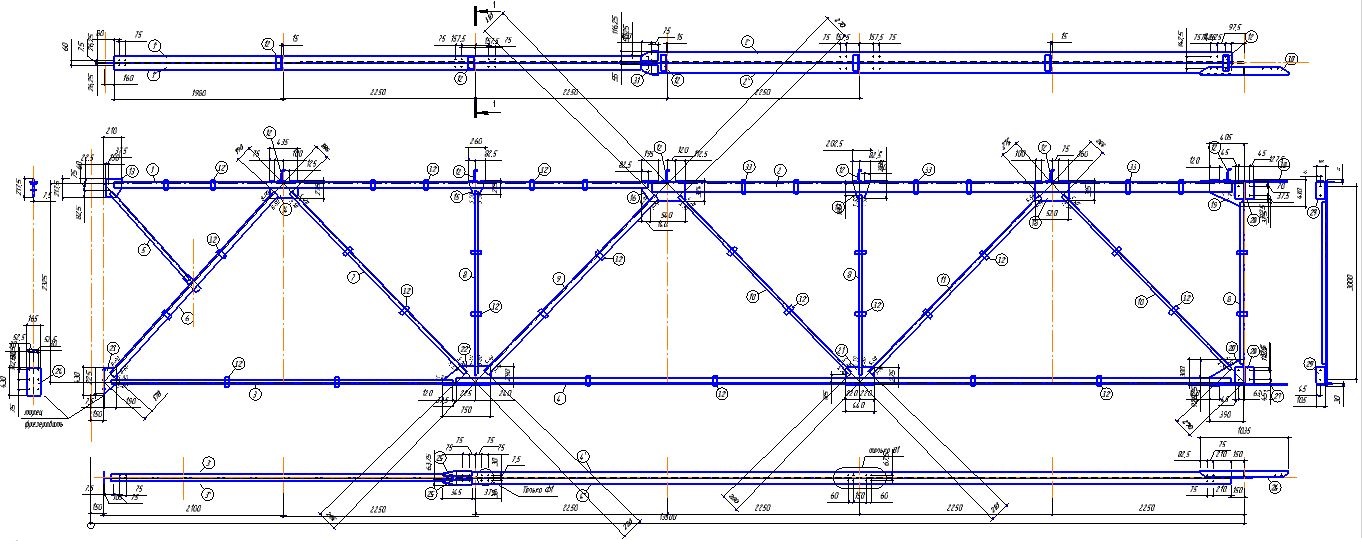

Состав: Пояснительная записка, схема связей по покрытию, геометрическая схема фермы, деталировочный чертеж фермы, спецификация элементов фермы Язык документа

Софт: КОМПАС-3D 15 SP1

Файлы:

Каталог / Строительство / Металлоконструкции / Рабочий чертеж стальной фермы покрытия здания

Геометрическая схема фермы.cdw
Пояснтельная записка_Рабочий чертеж стальной фермы покрытия здания.docx
Схема связей.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Расчет возможно и на 36 метров(не проверяла пока). А вот в чертеже путаница: где-то 24м, где-то 36 м... Узлов мало. Так что не качественный чертеж.
