Проект эжектора экспериментального образца, предназначенного для работы на хладагенте R123, для холодильной машины производительностью 1 кВт. Камера смешения цилиндрического типа с диаметром части 7,5 мм. Диффузор имеет расширение диаметра от 7,5 мм до 21 мм. Сопло имеет диаметр узкой части 2,72 мм. Эжектор в ХМ применяется для всасывания рабочего вещества из приборов охлаждения, сжатия хладагента и нагнетания его в конденсатор
- Главная -
- Чертежи -
- Теплотехника -
- Эжектор экспериментального образца, предназначенный для работы на хладагенте R123, для холодильной машины производительностью 1 кВт
Эжектор экспериментального образца, предназначенный для работы на хладагенте R123, для холодильной машины производительностью 1 кВт
0
1
254
2
0
30
Сообщить о проблеме
Автор
Random4ik
Дата
25.02.2018
Язык
Русский
Состав

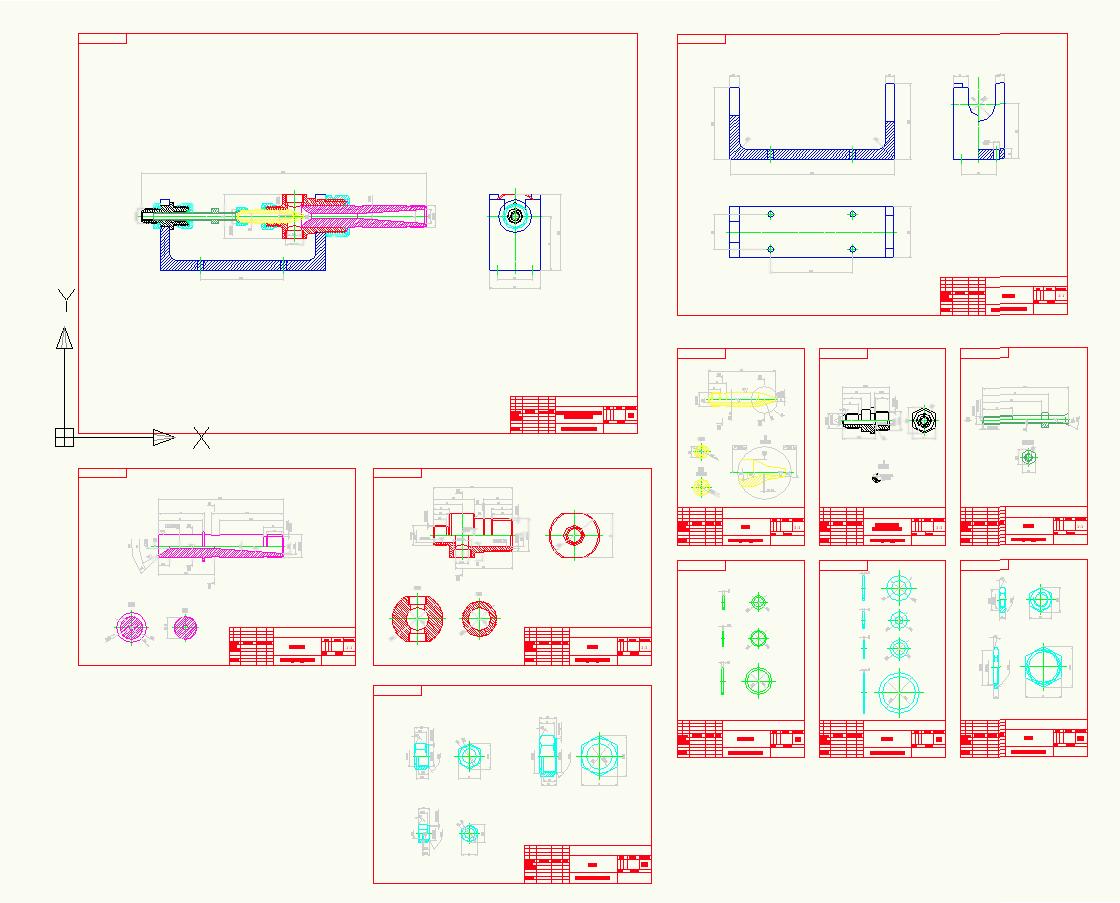

Вид общий, Сборочный чертеж (станина, диффузор, корпус, гайки, сопло, устройство для перемещения сопла, трубка, прокладки, шайбы, гайки)
Софт
AutoCAD 12
Как открыть?
Содержимое архива
-
Эжектор, 1 кВт (R123, эксп.,дет).dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
