Разработка основных элементов холодильной машины

Могилевский государственный университет продовольствия
Кафедра теплохладотехники
Курсовой проект по дисциплине "Холодильные машины"
На тему; "Разработка основных элементов холодильной машины"
Могилев 2014

В данном курсовом проекте были разработаны основные элементы холодильной машины: компрессор, конденсатор и испаритель, обеспечивающие требуемую холодопроизводительность Q0=124 кВт.
Курсовой проект содержит 3 листа формата А1, 2 спецификации, 39 страниц пояснительной записки, содержащей 4 рисунка, 4 таблицы и 7 источников.
Основные параметры разработанного компрессора следующие: диаметр цилиндра – 82 мм, количество цилиндров – 4, объемная холодопроизводительность – 0,023 м3/с.
Также был спроектирован воздушный конденсатор с принудительной циркуляцией воздуха.
- Характеристики конденсатора:
- ширина фронтального сечения b= 1,6 м;
- высота теплообменного пучка труб Н= 2,3 м;
- число рядов труб по ходу z=9 шт.
- общее число труб n=270 шт.
Был рассчитан кожухотрубный горизонтальный испаритель с кипением хладагента внутри труб, который позволяет поддерживать заданный температурный режим в холодильной камере.
Основные параметры испарителя:
- Число труб в одном ходу n1 =10
- Число ходов z=2
- Число в пучке n=37
- длина труб l/m =2,4
- Внутренний диаметр обечайки Dвн,м =0,45
- Расстояние между перегородками по длине аппарата l' ,м =0,065
- Число перегородок =35
- Площадь теплопередающей поверхности Fнар,м2 =5,13.

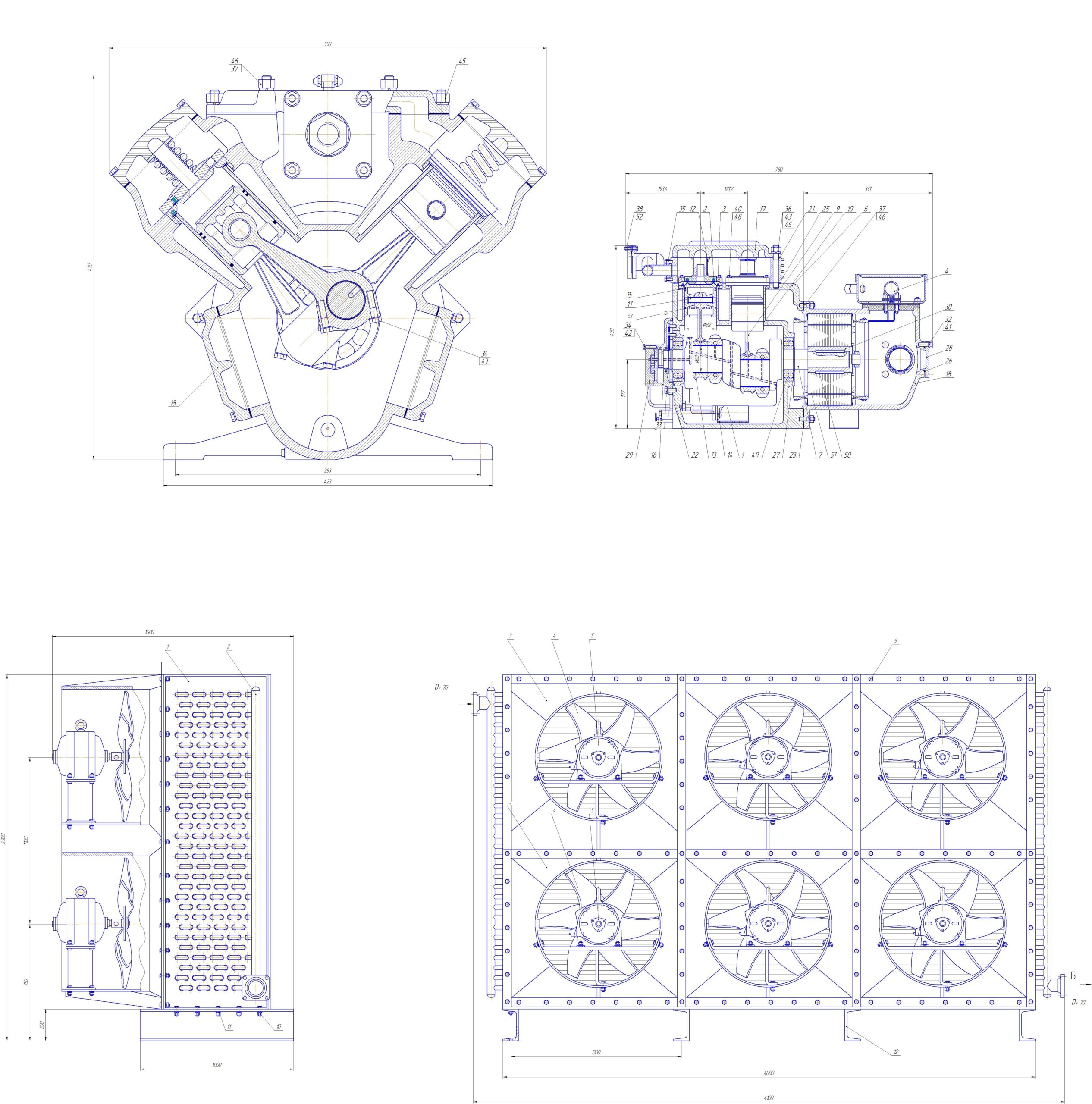

Состав: поперечный разрез компрессора (СБ), продольный разрез компрессора(СБ), Воздушный конденсатор(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Разработка основных элементов холодильной машины

ХМ\курсач ХМ.xlsx
ХМ\курсач ХМ.xlsx.docx
ХМ\Лист 1- поперечный разрез
ХМ\Лист 2- продольный разрез.cdw
ХМ\Лист 3 (воздушный конденсатор).cdw
ХМ\Спецификация1.spw
ХМ\Спецификация2.spw
ХМ\титульники.docx
