Эжектор водосоляной _ А23А024.000, согласно "Серия 4.903-13 вып. 1-4 Вспомогательное оборудование для котельных. Эжекторы". 8 исполнений.
- Главная -
- Чертежи -
- Теплотехника -
- Эжектор водосоляной А23А024.000.
Эжектор водосоляной А23А024.000.
0
0
6
0
0
100
Сообщить о проблеме
Автор
Сергей
Дата
08.09.2026
Язык
Русский
Состав

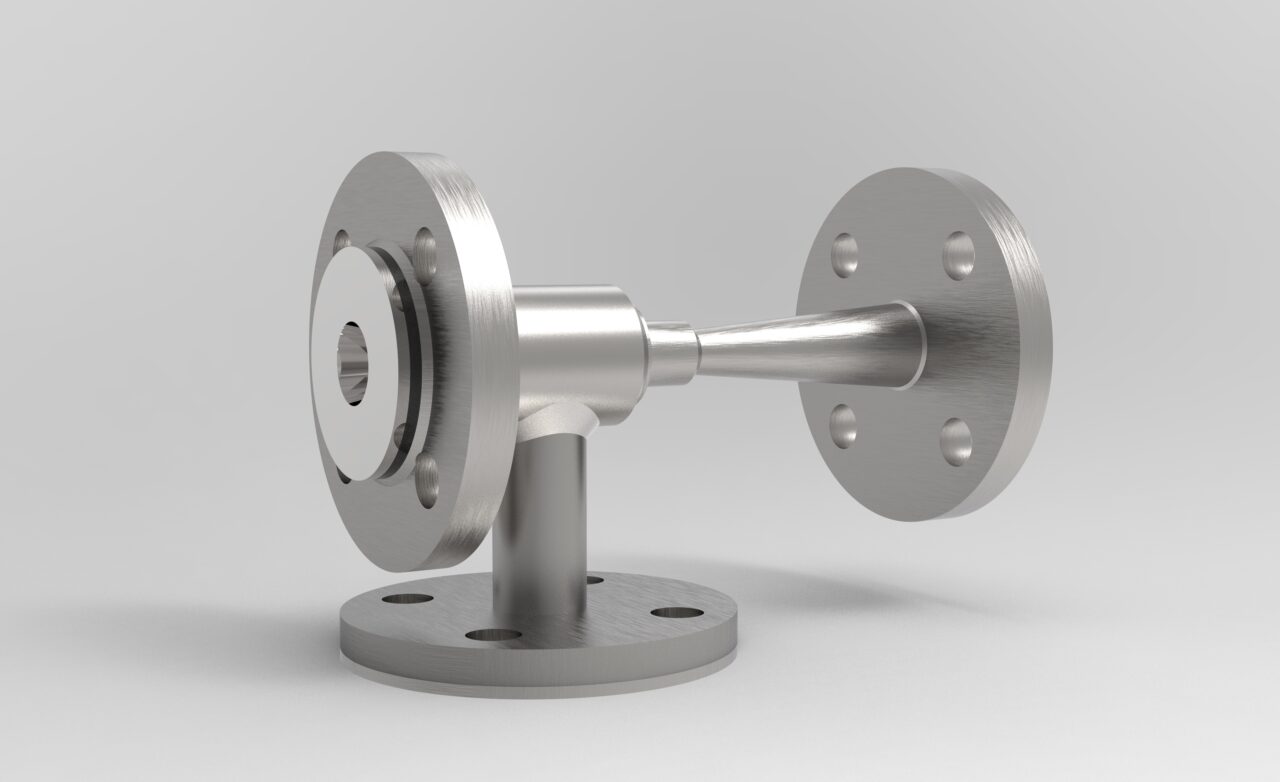

3D модель с исполнениями
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Диффузор _ А23А024.004.cdw
-
Диффузор _ А23А024.004.m3d
-
Камера приемная _ А23А024.002.cdw
-
Камера приемная _ А23А024.002.m3d
-
Камера смешения _ А23А024.005.cdw
-
Камера смешения _ А23А024.005.m3d
-
Патрубок _ А23А024.006.cdw
-
Патрубок _ А23А024.006.m3d
-
Прокладка _ А23А024.007.cdw
-
Прокладка _ А23А024.007.m3d
-
Сопло _ А23А024.001.cdw
-
Сопло _ А23А024.001.m3d
-
Фланец _ А23А024.003.a3d
-
Фланец _ А23А024.003.cdw
-
Эжектор водосоляной _ А23А024.000 СБ.a3d
-
Эжектор водосоляной _ А23А024.000 СБ.stp
-

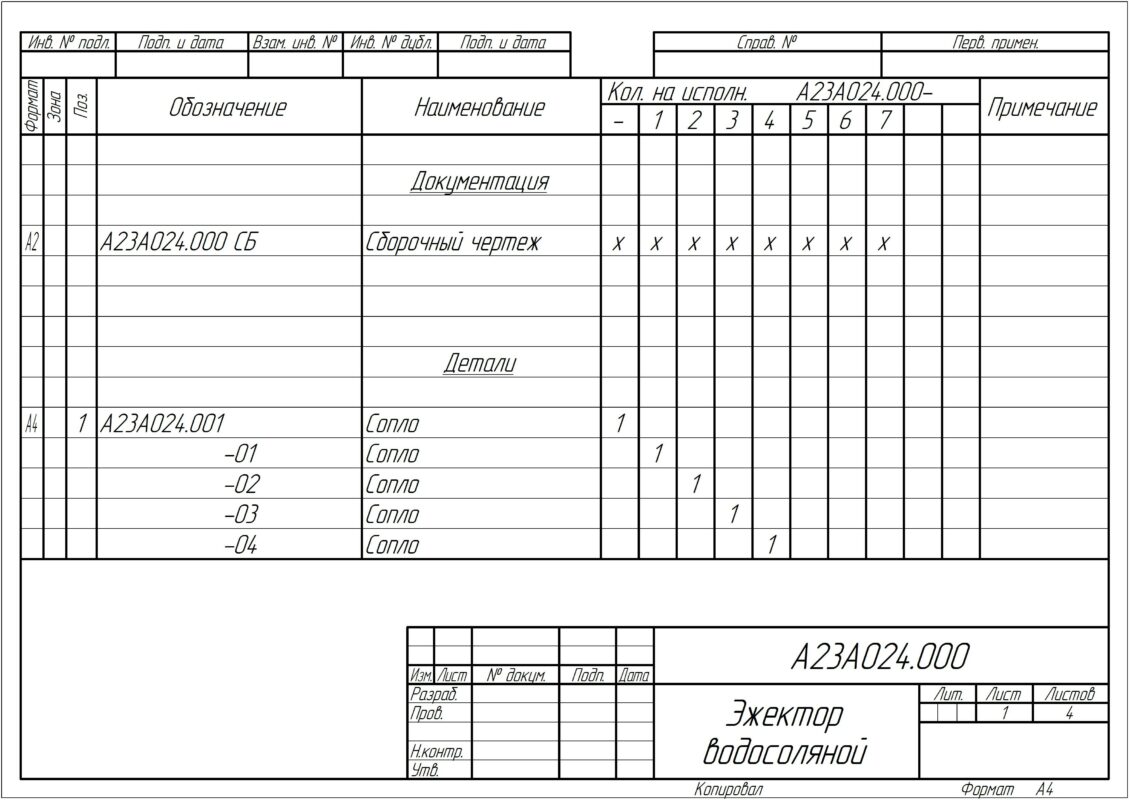

Эжектор водосоляной _ А23А024.000 Спецификация.jpg
-
Эжектор водосоляной _ А23А024.000.spw
-

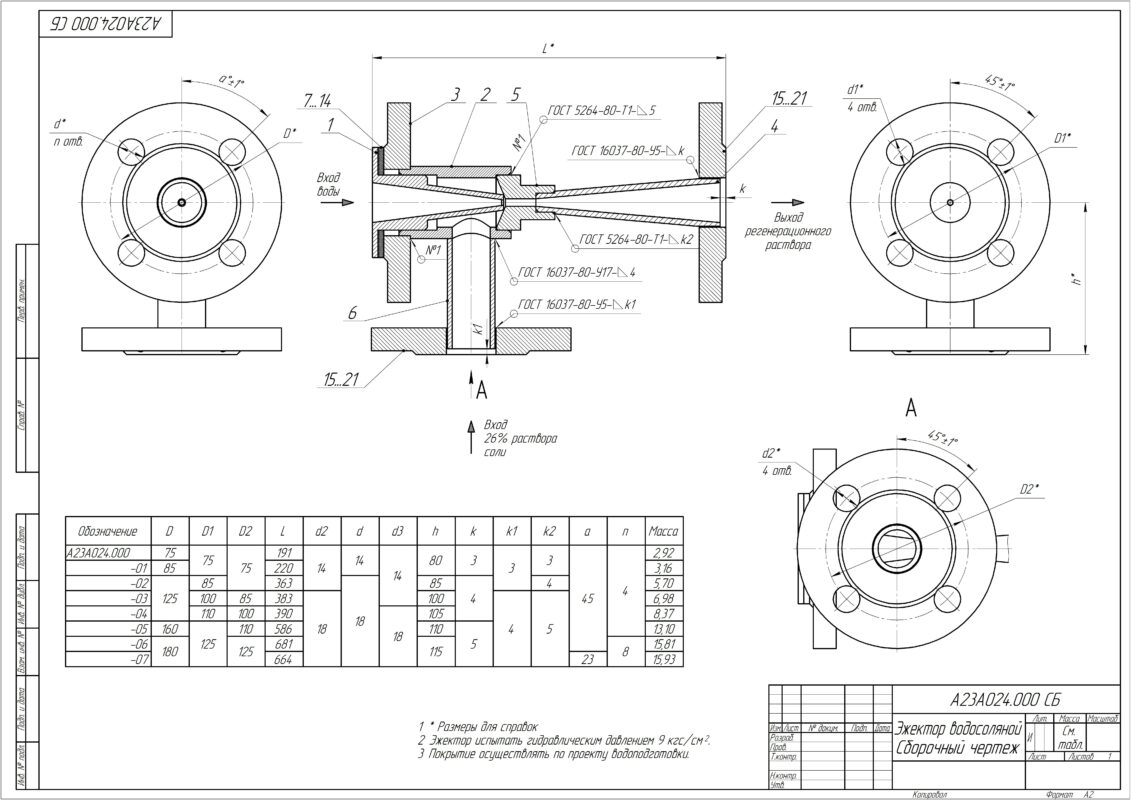

Эжектор водосоляной Сборочный чертеж _ А23А024.000 СБ.cdw
-
Эжектор водосоляной Сборочный чертеж _ А23А024.000 СБ.jpg
-
