Фильтр предназначен для тонкой и грубой очистки мазута марки м100, М80 перед подачей на форсунки котлов (паровых и водогрейных).
Разработано мною в 2002 г. для мазутной котельной общей мощностью 4 Мвт. Максимальный расход мазута через фильтр составляет до 5 т/час. Разрешенное давление для ФГО -10кгс/м2, для ФТО -16 кгс/м2.
- Главная -
- Чертежи -
- Теплотехника -
- Фильтр мазутный ф219мм
Фильтр мазутный ф219мм
0
206
2102
4
0
50
Сообщить о проблеме
Автор
Сергей
Мирошниченко
Дата
07.03.2014
Язык
Русский
Состав

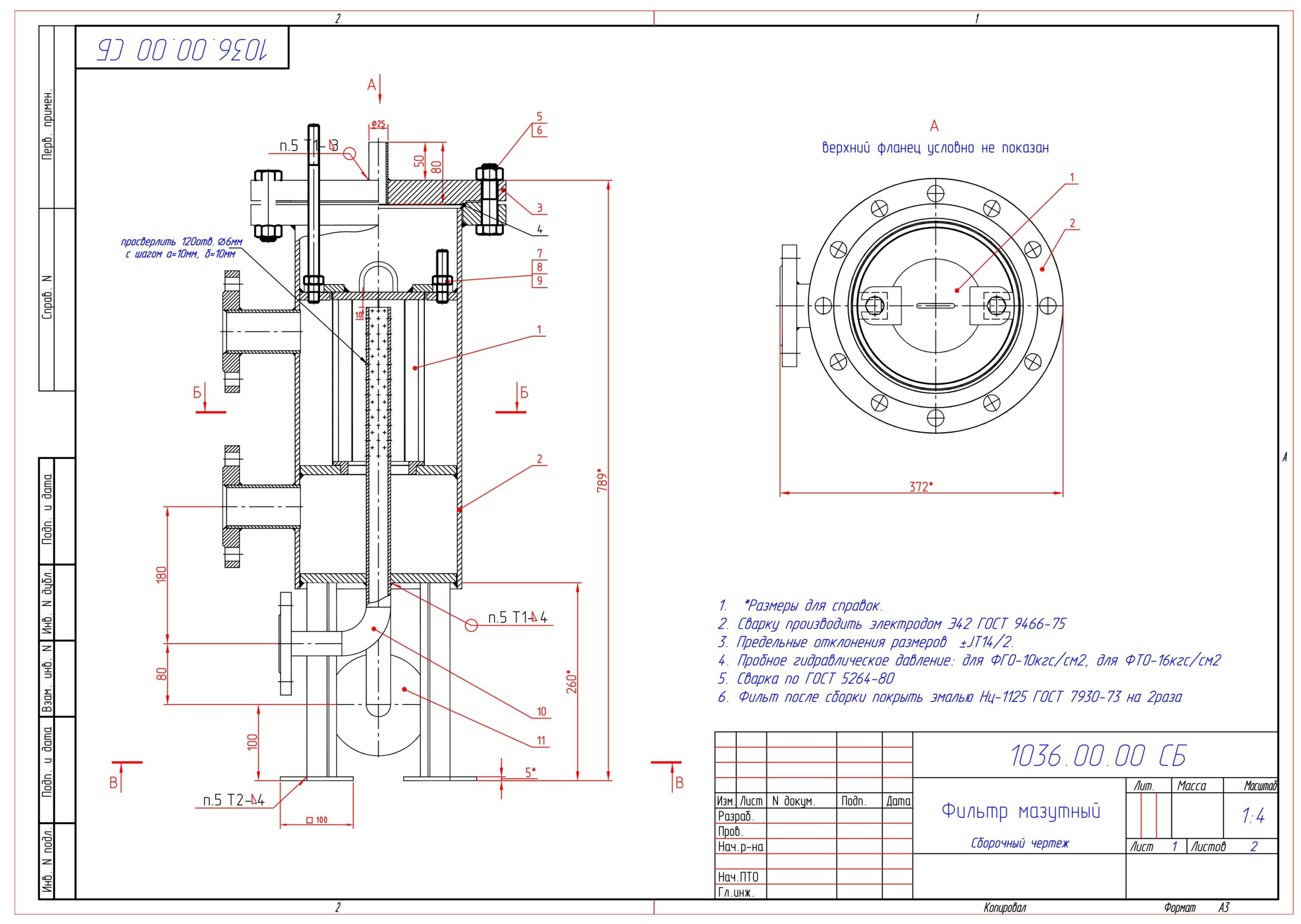

Сборочный чертеж + спецификация(СБ), Деталировка (Крышка, Диск, Корпус, Перегородка, Фланцы).
Софт
AutoCAD 13
Как открыть?
Содержимое архива
-
103601.DWG
-
103605.DWG
-
103603.DWG
-
103604.DWG
-
103602.DWG
-
103606.DWG
-
103600.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
