КОМПАС 3D 18

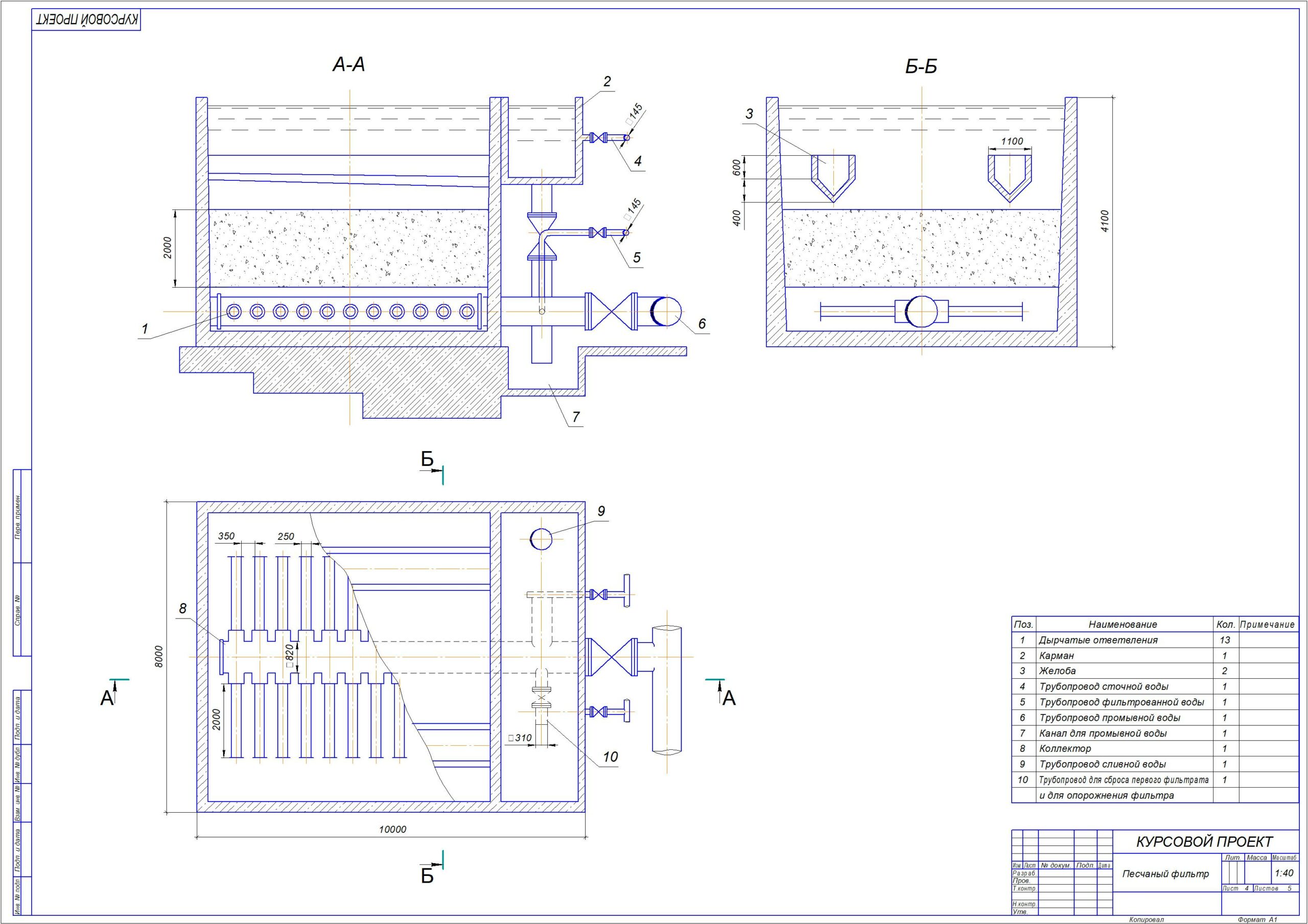

Песчаный фильтр

Нефтепродукты 500 мг/л

Взвешенные вещества 2000 мг/л
БПК 20 мг/л
Нитриты 0,2 мг/л
NH4+ 0,3 мг/л
Расход СВ 13000 м2/сут
Песчаные фильтры получили широкое распространение при фильтровании воды. Фильтры применяют для выделения из сточных вод тонкодиспергированных частиц, которые не удалось удалить отстаиванием, после механической, химической, физико-химической очистки. А также для доочистки сточных вод после биологической очистки, для задержания тонкодиспергированных частиц активного ила, которые сорбируют на своей поверхности органические загрязнения сточных вод.
Фильтр загрязняется значительно быстро. Его промывают 2 раза в сутки профильтрованной водой под необходимым напором. Промывка осуществляется током воды снизу вверх. Расход промывной воды обычно не превосходит 2,5% объема отфильтрованной воды. Двигаясь с большой скоростью и значительным гидродинамическим давлением через фильтрующий материал снизу вверх, вода расширяет его и взвешивает. Зерна фильтрующего материала ударяются друг о друга, налипшие загрязнения попадают в промывочную воду, которая переливается через кромки железобетонных желобов и отводятся

Состав: Песчаный фильтр Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
фильтр.cdw
