Безопасная насадка для любой печи в проем дверцы для использования отработки.
Способ подачи капельный.
- Главная -
- Чертежи -
- Теплотехника -
- Печи -
- Безопасная насадка в печь для использования отработки
Безопасная насадка в печь для использования отработки
0
7
2779
22
3
20
Сообщить о проблеме
Автор
Aleksandr Matchin
Дата
19.03.2021
Язык
Русский
Состав

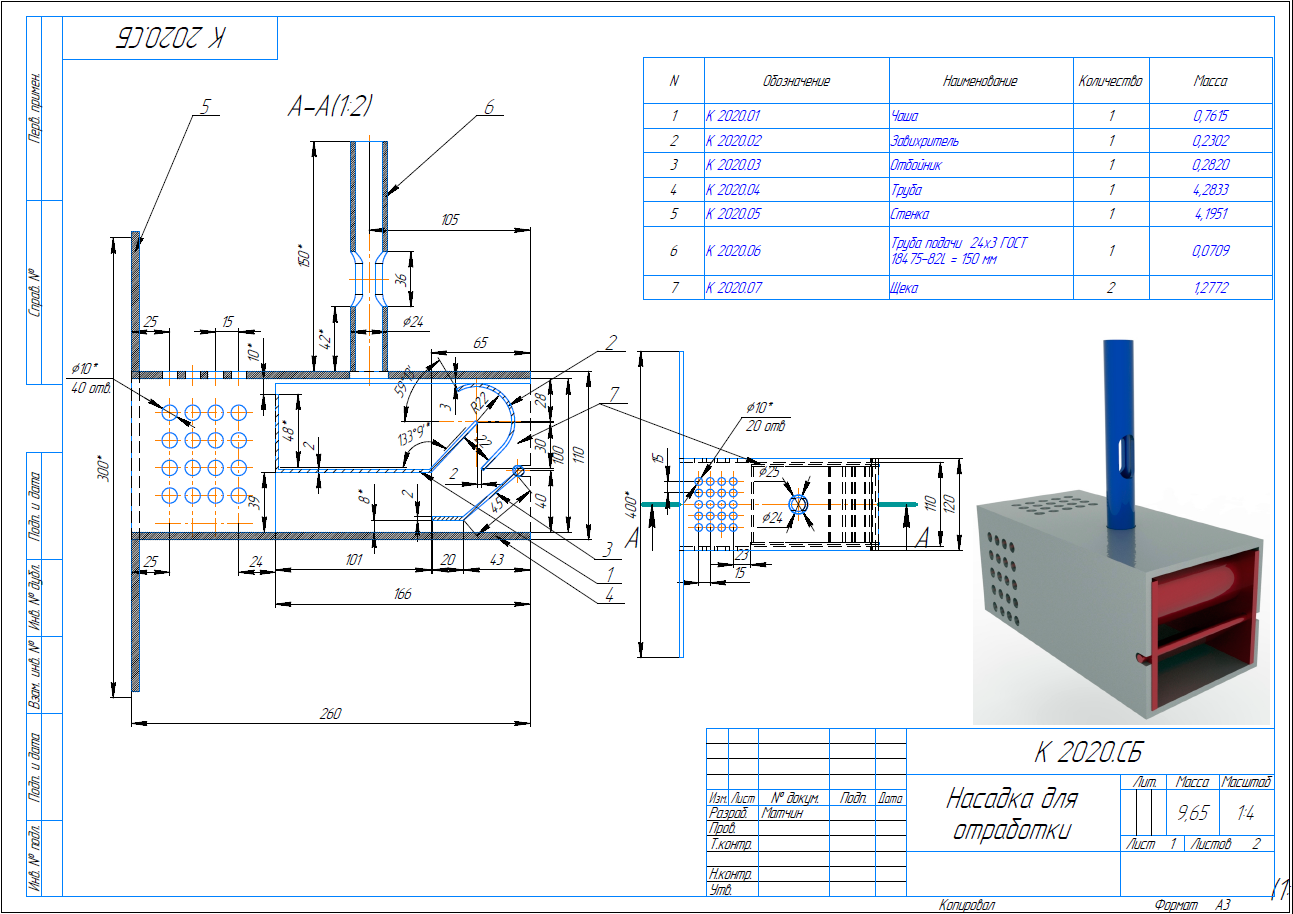

3Д модель, чертежи в компасе и пдф.
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
2020.07 - Щека.m3d
-
К 2020 - Насадка для отработки.a3d
-
К 2020.01 - Чаша.m3d
-
К 2020.02 - Завихритель.m3d
-
К 2020.03 - Отбойник.m3d
-
К 2020.04 - Труба.m3d
-
К 2020.05 - Стенка.m3d
-
К 2020.06 - Труба подачи 24х3 ГОСТ 18475-82@L = 150 мм.m3d
-
К 2020.СБ - Насадка для отработки.cdw
-
К 2020.СБ - Насадка для отработки.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Ксения Парыгина
Механик
Madrakhimov Ulugbek
Андрей Головкин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
У меня вопрос специфический. Варю печь в гараж. Делаю её модульной. Т.е. нижний модуль это зольник, потом идёт модуль топка, примерно 500х500х500мм, потом модуль дожига (пока не определился с высотой, ибо там получается змеевидный канал и будет ёмкость с тосолом, который пойдёт на регистры).
И вот такой вопрос возник:
Если установить горелку с топке, то модуль дожига печи будет работать или нет?
Какая мощность горелки?
По расходу отработки в пределах литра в час. Какую подачу будете делать. По факту расхода можете посчитать. Температура горелки до 400 градусов. Ну а теплоотдача зависит от вашей печи в гараже. Она создает только факел внутри. Что я могу сказать? Гараж разогревает быстро. Причем он у меня не очень утепленный. Но опять же. У меня хорошая печка с промежуточным теплообменником. Улицу стараюсь не топить. Максимум зажигаю на 1,5 часа если на улице -20. Когда в гараже жарко, тоже плохо. У вас не знаю. Я вам помог?
Не открывается чертежи в компасе 3D
Все открывается без проблем, нужен компас 18.1 и выше, вы какую версию используете?
