Рабочий комплект чертежей + 3D модель.

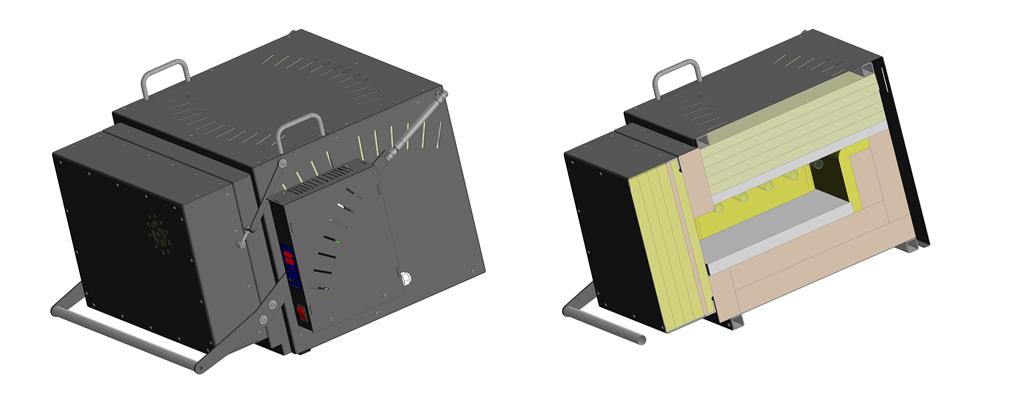

Печь электрокамерная сопротивления высокотемпературная
Рабочее пространство камеры: 200х300х100 мм (ШхГхВ)
Мощность 2 кВт
Температура в печи до 1250 оС
