Инфракрасный электрический нагреватель 5кВт

105

Нагреватель электрический инфракрасный.
Изначально разрабатывался для равномерного нагрева ленты конвейера тоннельной кондитерской печи.
Представляет собой каркас в котором находится отражатель разделенный на 2 участка, он просчитан в программе TracePro. Карты засветки находятся в архиве, по ним можно понять реальные размеры светового пятна, мощность излучения на м2 по диаграмме слева. Нагревателями являются электрические ИК ТЕНы, в количестве 2х штук, мощностью 2,5кВт, они кастомные, чертеж есть.
Можно использовать для равномерного нагрева поверхности, сушки стен, и прочих нужд.
Длина поля засветки 1300 мм, ширина зависит от расстояния до нагреваемой поверхности.
Размеры ДШВ: 1755мм х 146мм х 90мм

ик инфракрасный Нагреватель

Автор

Александр Гончаров

Дата

14.05.2021

Язык

Русский

Состав

Сборочный чертеж, Деталировка, Спецификация, 3D модель, карта засветки.

Софт

КОМПАС-3D 19.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Нагреватель ИК
- А2-ХПЯ-18 05.500
  - Ручка _ А2-ХПЯ-18 05.514.cdw
  - Шпангоут _ А2-ХПЯ-18 05.512.m3d
  - Ручка _ А2-ХПЯ-18 05.514.m3d
  - Уголок _ А2-ХПЯ-18 05.511.m3d
  - Отражатель торцевой _ А2-ХПЯ-18 05.519.m3d

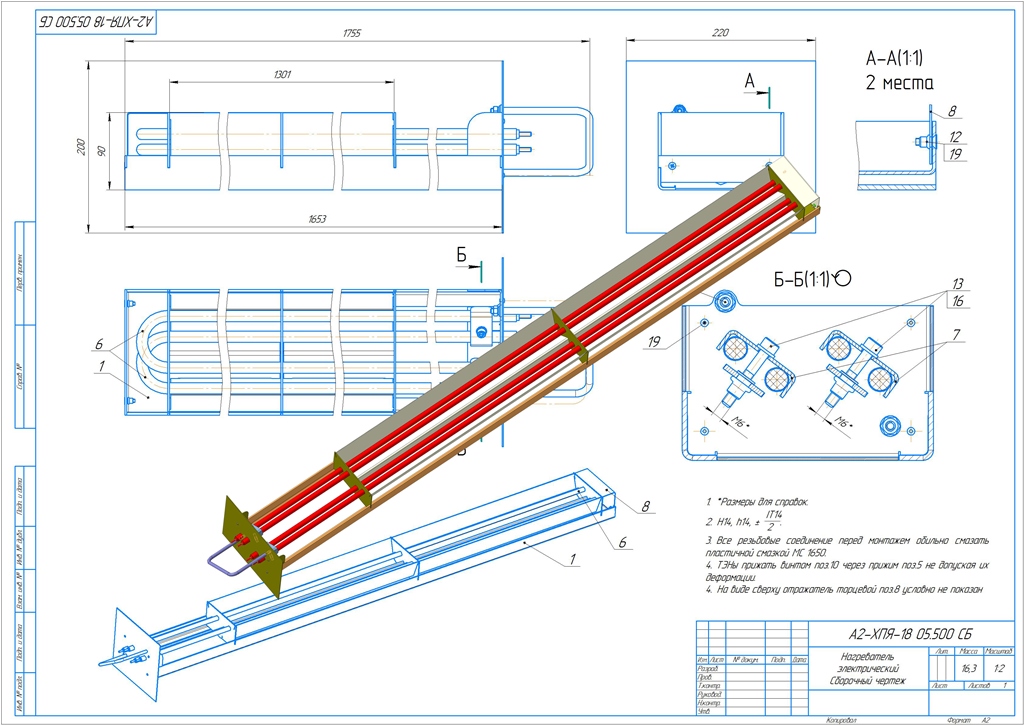

  - Нагреватель электрический Сборочный чертеж _ А2-ХПЯ-18 05.500 СБ.cdw
  - ТЕН _ А2-ХПЯ-18 05.515.m3d
  - Уголок _ А2-ХПЯ-18 05.511.cdw
  - ТЭН _ А2-ХПЯ-18 05.515.cdw
  - Прижим _ А2-ХПЯ-18 05.518.cdw
  - Шпангоут _ А2-ХПЯ-18 05.512-02.cdw
  - Отражатель дополнительный _ А2-ХПЯ-18 05.517.cdw
  - Нагреватель электрический _ А2-ХПЯ-18 05.500.spw
  - Каркас ТЕНа Сборочный чертеж _ А2-ХПЯ-18 05.510 СБ.cdw
  - Расчет рефлектора.frw
  - Заклепка резьбовая с уменьшенным бортом М4 L10,5 _ CN107.m3d
  - Отражатель торцевой _ А2-ХПЯ-18 05.519.cdw
  - Платик _ А2-ХПЯ-18 05.513.cdw
  - Платик _ А2-ХПЯ-18 05.513.m3d
  - Каркас ТЕНа _ А2-ХПЯ-18 05.510.a3d
  - Карта засветки сложный отражатель B&W 1.0.bmp
  - Отражатель дополнительный _ А2-ХПЯ-18 05.517.m3d
  - Карта засветки сложный отражатель 1.0.bmp
  - Нагреватель электрический _ А2-ХПЯ-18 05.500.a3d
  - Отражатель осносной _ А2-ХПЯ-18 05.516.cdw
  - Каркас ТЕНа _ А2-ХПЯ-18 05.510.spw
  - Прижим _ А2-ХПЯ-18 05.518.m3d
  - Отражатель осносной _ А2-ХПЯ-18 05.516.m3d
  - Шпангоут _ А2-ХПЯ-18 05.512-01.cdw
  - Заклепка резьбовая с плоским бортом М6 L15,0 _ CN4.m3d
  - Шпангоут _ А2-ХПЯ-18 05.512.cdw
