Система отопления с применением газовых инфракрасных нагревателей

Технико-экономические показатели системы:

1.1. Инфракрасный излучатель ГИИ-40 (40 кВт) -18 шт
1.2. Инфракрасный излучатель ГИИ-30 (30 кВт) - 41 шт
1.3. Инфракрасный излучатель ГИИ-20 (20 кВт) - 134 шт
1.4. Инфракрасный излучатель ГИИ-ТМ-30L - 26 шт
2. Теплотворная способность газа: ккал/м³ 7900
3. Максимальный расход газа м³/ч 463
4. Лучистый КПД излучателя ГИИ-20, ГИИ-30, ГИИ-40, не менее % 57
5. Лучистый КПД излучателя ГИИ-ТМ-30L, не менее % 90
6. Расчётная производительность Гкал/ч 4,6294
7. Годовое число часов использования установленной теплопроизводительности
час 5112
8. Среднечасовой расход тепла на отопление Гкал/ч 1,2384
9. Среднегодовой расход тепла на отопление Гкал/год 6330,5
10. Годовой расход топлива:
-натурального 843,508 тыс.м³
-условного 951,959 т.у.т.
11. Удельный расход условного топлива на 1 Гкал отпущенного тепла т.у.т./Гкал 0,150

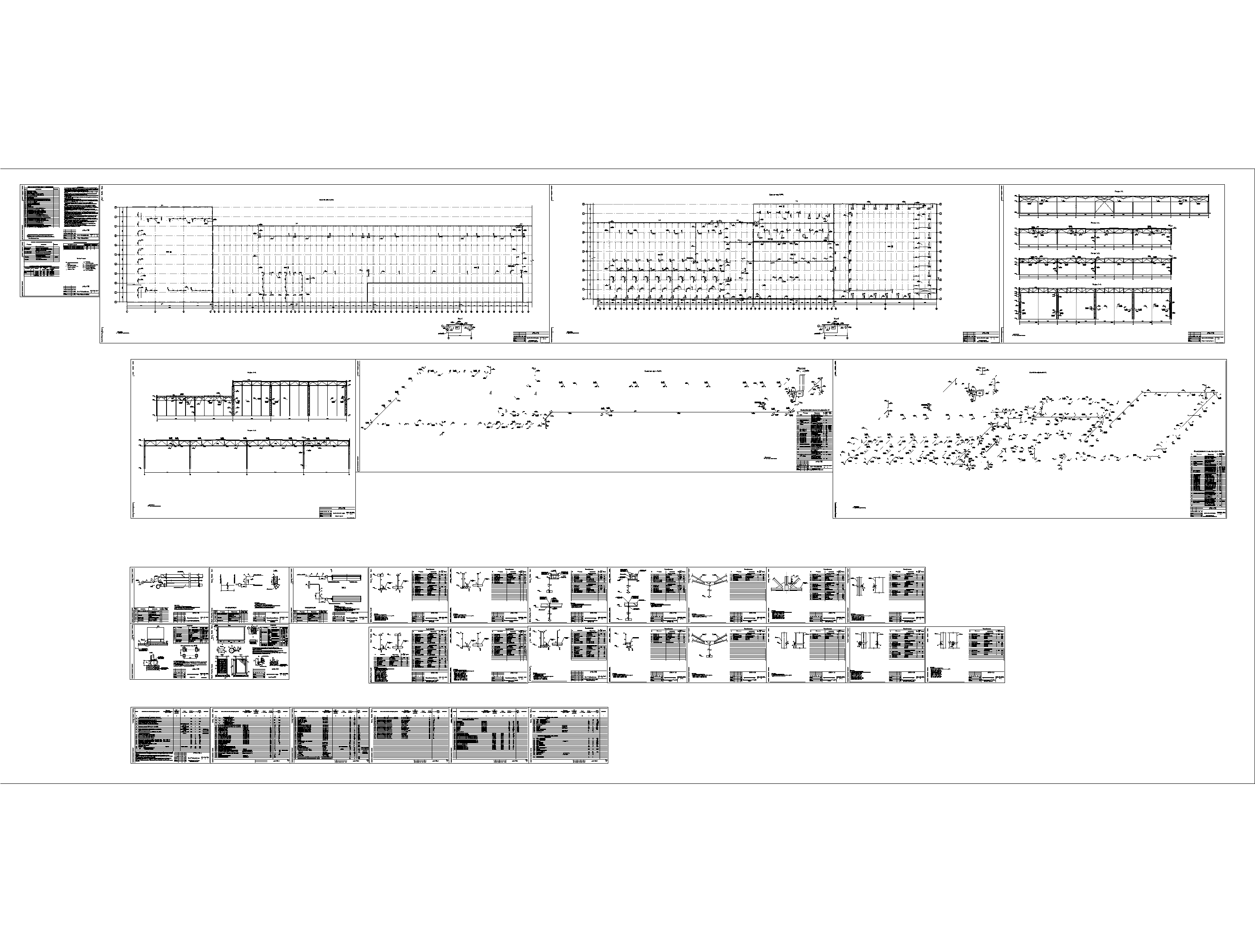

Состав: Разделы 2012-ГСВ, 2012-ГСВ.С (спецификация) Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Газоснабжение / Система отопления с применением газовых инфракрасных нагревателей

ГСВ.dwg
