Проект газовой системы лучистого отопления

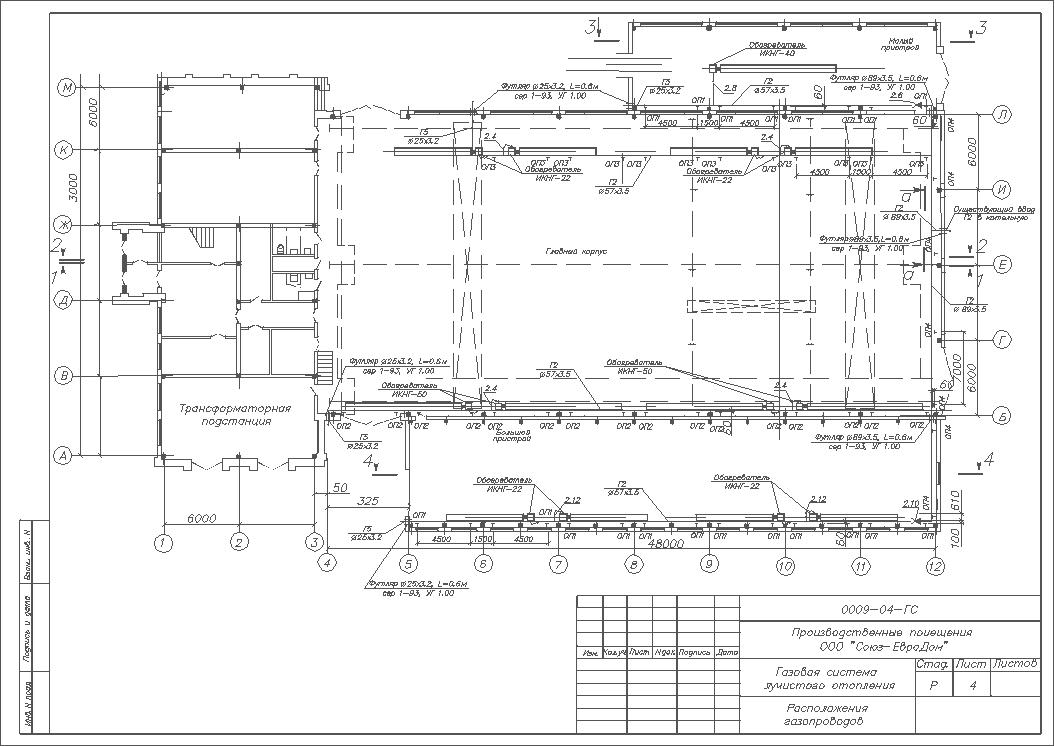

На чертежах изображен рабочий проект газовой системы лучистого отопления производственных помещений с помощью инфракрасных газовых обогревателей в ООО"Союз-ЕвроДОМ" в г.Ижевске.
Газоснабжение цеха выполнено природным газом теплотворной способностью Q=8000ккал/м3. Здание состоит из: главного корпуса, малого пристроя, большого пристроя.
В главном корпусе установлено четыре обогревателя ИКНГ-50 и четыре - ИКНГ-22. В малом пристрое - один обогреватель ИКНГ-40. А в большом - четыре ИКНГ-22.
Общий расход газа в главном корпусе - 31м3/час.
Общий расход газа в малом пристрое - 4.3м3/час.
Общий расход газа в большом пристрое - 9.48м3/час.
Состав: Раздел проекта ГСВ
Софт: AutoCAD 2004
