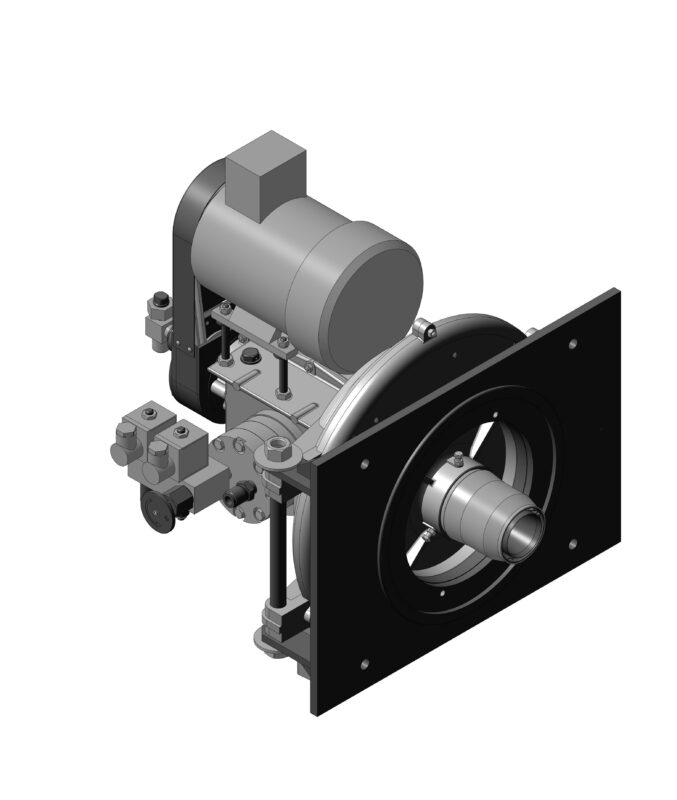

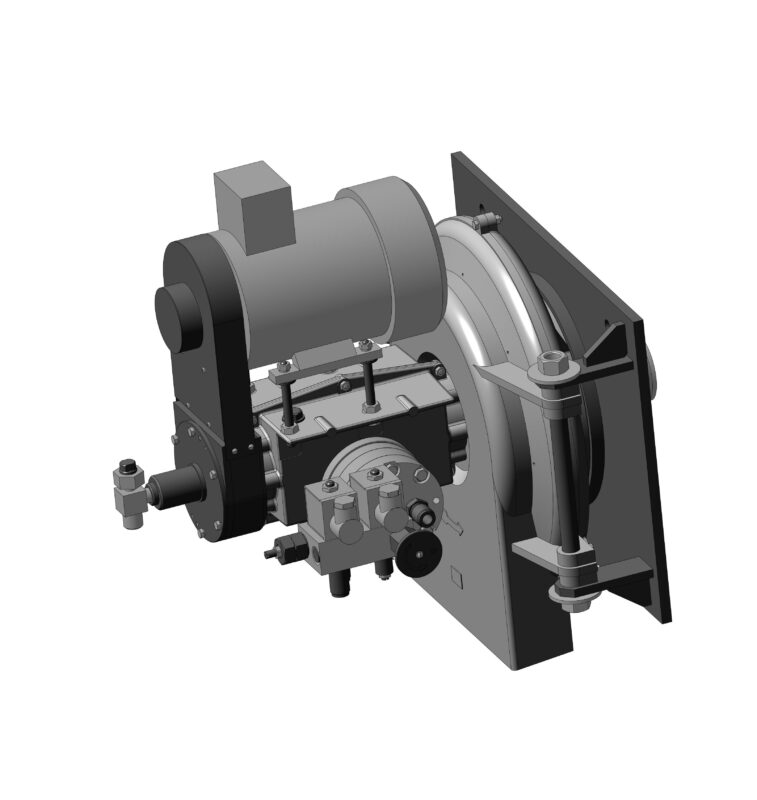

3D модель форсунки ротационной Р-200

600

Форсунка ротационная Р-200 входит в состав горелок РГМГ-1, РГМГ-2, РМГ-2, РМГ-3, РГМГ-3 (РГМГ-3П), предназначенных для сжигания топлив в топках паровых и водогрейных котлов.
Форсунка Р-200 предназначена для распыливания и сжигания мазута, а форсунка Р-200П – легкого жидкого топлива или мазута.

3D Модели форсунка ротационная Р-200

Автор

Олег Выголов

Дата

09.01.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
