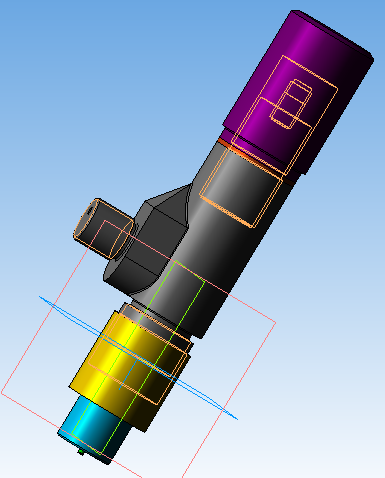

Чертеж топливной форсунки 3D

Чертеж топливной форсунки 3D. Сборка топливной форсунки к которой прилагаются все детали и рабочие чертежи этих деталей(Корпус форсунки, Распылитель, Гайка форсунки, Игла, Штанга, Стакан пружины, Винт регулировочный, Прокладка, Колпак, Пружина сжатия) а так же спецификация к этой сборке. Сборка состоит из 11 деталей (10 оригинальних деталей и 1 стандартная деталь). Форсунка используется для распыления топлива, осуществляют распыление за счёт высокого давления топлива (4атм). Топливо поступает под давлением в кольцевую камеру, образованную между корпусом распылителя и иглой. За счёт давления топлива игла поднимается и сжимает пружину, при этом открываются сопла распылителя, и через них топливо впрыскивается в цилиндр. При снижении давления игла опускается за счёт пружины и собственной массы, закрывает сопла, прекращая впрыск топлива.

Состав: 3D, Сборочный чертеж(СБ), Рабочие чертежи, Спецификация

Софт: Компас v12, CDW, M3D

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Двигатели / Чертеж топливной форсунки 3D

Форсунка\Винт регулировочный.cdw
Форсунка\Винт регулировочный.m3d
Форсунка\Гайка форсунки.cdw
Форсунка\Гайка форсунки.m3d
Форсунка\Деталь.m3d
Форсунка\Игла.cdw
Форсунка\Игла.m3d
Форсунка\Колпак.cdw
Форсунка\Колпак.m3d
Форсунка\Корпус форсунки.cdw
Форсунка\Корпус форсунки.m3d
Форсунка\Прокладка.m3d
Форсунка\Пружина.cdw
Форсунка\Пружина.m3d
Форсунка\Распылитель.cdw
Форсунка\Распылитель.m3d
Форсунка\Сборка.cdw
Форсунка\Стакан пружины.cdw
Форсунка\Стакан пружины.m3d
Форсунка\Форсунка.a3d
Форсунка\Форсунка.spw
Форсунка\Штанга.cdw
Форсунка\Штанга.m3d
Форсунка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Форсунка для какой модели какого дизеля?
