Топливная форсунка Siemens 6238

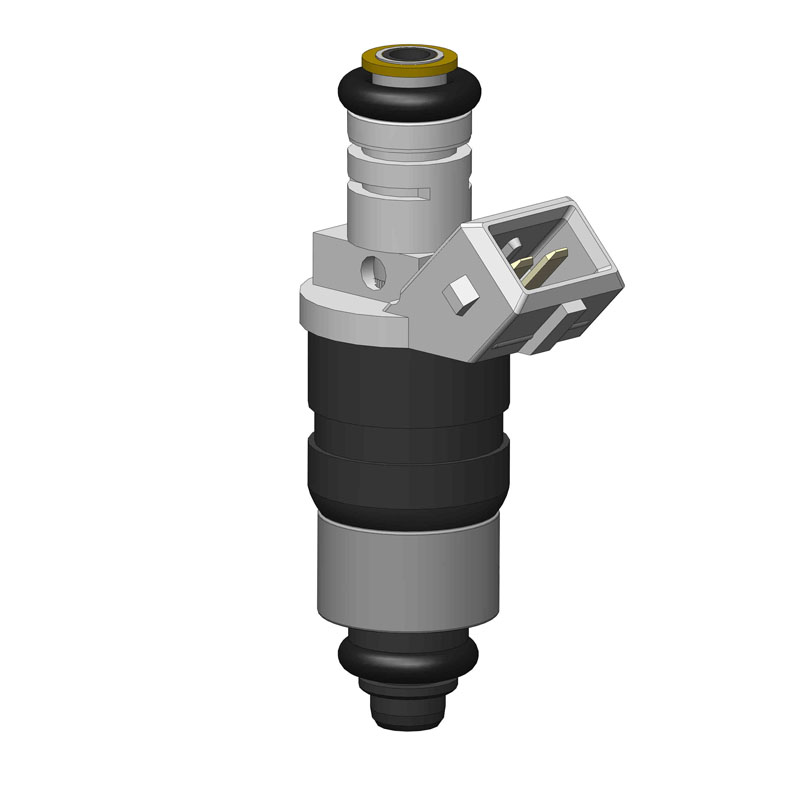

3D модель топливной бензиновой форсунки Siemens 6238 в виде сборки. Такие форсунки устанавливались на переднеприводные автомобили ВАЗ с инжекторным двигателем объемом 1,5 л с алюминиевой топливной рампой.
Форсунка разрисована подетально, включая внутренности. Так же присутствует центровочная резинка для установки в рампу (изначально не является частью форсунки).
Размеры снимались штангенциркулем.

Состав: 3D Сборка

Софт: SolidWorks 2007 Alpha

Файлы:
Injector Siemens 6238/
Injector Siemens 6238/Жиклер.SLDPRT
Injector Siemens 6238/Носик Конус.SLDPRT
Injector Siemens 6238/Фильтр Каркас.SLDPRT
Injector Siemens 6238/Кольцо Верхнее.SLDPRT
Injector Siemens 6238/Носик Распылитель.SLDPRT
Injector Siemens 6238/Клапан Cтакан.SLDPRT
Injector Siemens 6238/Катушка.SLDPRT
Injector Siemens 6238/Резинка Нижняя.SLDPRT
Injector Siemens 6238/Резинка Средняя.SLDPRT
Injector Siemens 6238/Носик Шайба.SLDPRT
Injector Siemens 6238/Контакт 1.SLDPRT
Injector Siemens 6238/Форсунка Siemens 6238.SLDASM
Injector Siemens 6238/Клапан Стержень.SLDPRT
Injector Siemens 6238/Клапан Пружина.SLDPRT
Injector Siemens 6238/Корпус Клапана.SLDPRT
Injector Siemens 6238/Носик Фильтр.SLDPRT
Injector Siemens 6238/Контакт 2.SLDPRT
Injector Siemens 6238/Носик Резинка.SLDPRT
Injector Siemens 6238/Фильтр Элемент.SLDPRT
Injector Siemens 6238/Кольцо Среднее.SLDPRT
Injector Siemens 6238/Резинка Верхняя.SLDPRT
Injector Siemens 6238/Резинка Центровочная.SLDPRT
Injector Siemens 6238/Фильтр Кольцо.SLDPRT
Injector Siemens 6238/Носик Кольцо.SLDPRT
Injector Siemens 6238/Катушка Каркас.SLDPRT
Injector Siemens 6238/Корпус Пластик.SLDPRT
Injector Siemens 6238/Трубка.SLDPRT
Injector Siemens 6238/Корпус Катушки.SLDPRT
