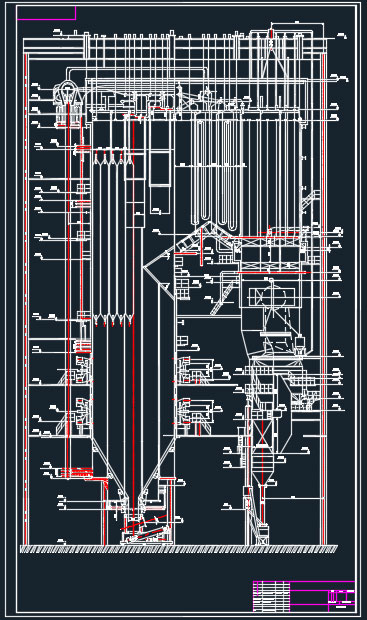

Чертеж котел ТПЕ-214-А

Технические характеристики котла ТПЕ-214:
Типоразмер котла по ГОСТ - Еп-670-13,8-545КТ
Температура подогрева воздуха, °C - 342
Температура уходящих газов, °C - 133
Температура питательной воды, °C - 244
КПД, % - 91,5
Тип воздухоподогревателя - регенеративный воздухоподогреватель РВП
Вид топлива - каменный уголь
Ширина, м - 36
Глубина, м - 45
Высота, м - 67
Компановка котла - П-образная
Регулирование температуры промежуточного перегрева - рециркуляция, впрыск
Комплектующие для котла ТПЕ-214:
Радиационные поверхности нагрева, воспринимающие тепло от газов за счет излучения
Конвективные поверхности нагрева
Топочные камеры
Топочные экраны, которые обеспечивают охлаждение стенок труб
Горелки для котла
Экономайзер для котла ТПЕ-214
Ширмовый пароперегреватель ТПЕ-214, располагаемый в верхней части топки
