Чертежи котла БКЗ-220-100Ф

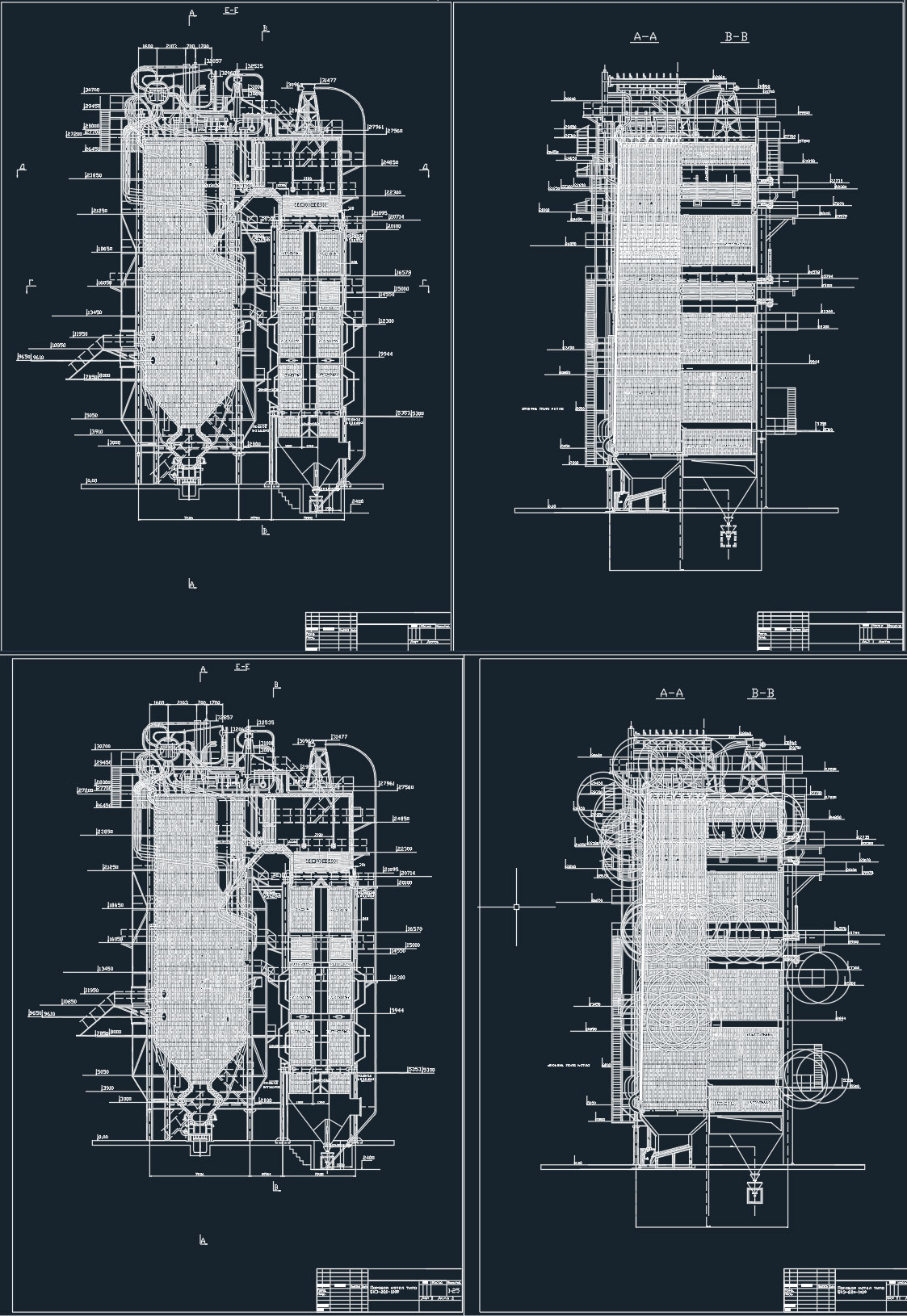

Чертежи котела БКЗ-220-100Ф - поперечный и продольный разрез. Водотрубный стационарный котел с одним или несколькими барабанами. Котельный агрегат Барнаульского котельного завода ос естественной циркуляцией. Предназначен для работы на торфе, каменных и бурых углях, сжигаемых в пылевидном состоянии. Паровой котел БКЗ-220-100 выполнен по П-образной схеме.
Топочная камера призматическая, открытого типа с твердым шлакоудалением. Прямоточные целевые горелки (типа: «тонкие струйки») размещаются по углам топочной камеры или на фронте котла. Полностью экранизирована трубами диаметром 60 мм с шагом 64 мм. В горизонтальном сечении по осям размеры 95366656 мм. Экраны секционированы по числу транспортабельных топочных блоков. В зависимости от вида сжигаемого топлива снабжается различными горелочными устройствами. Вихревые горелки размещаются на боковых стенках топки, по 3 на каждой стенке и расположены по углам треугольником, вершиной вниз, либо на фронте котла в 2 яруса.
