Котел БКЗ 160-100Ф

0
374
30271
84
4
20
Чертеж Котел БКЗ 160-100Ф

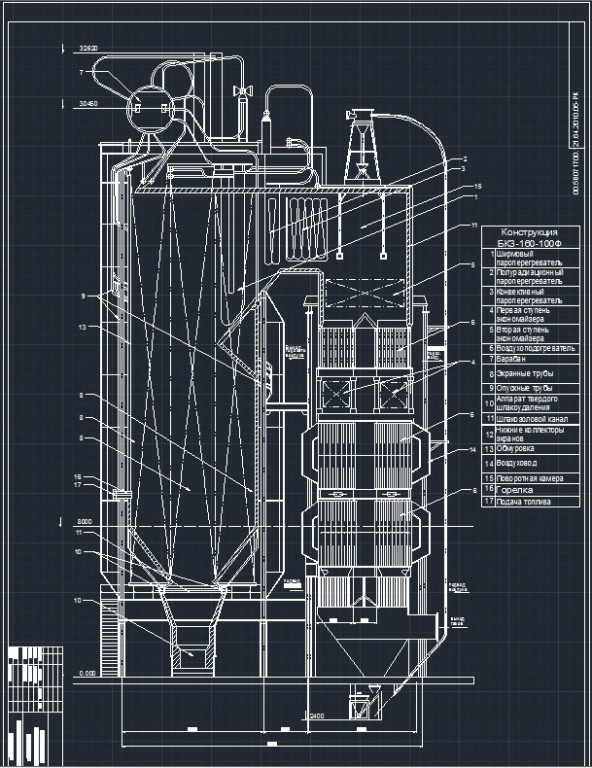

Котел БКЗ 160-100Ф в продольном разрезе. С выносками главных элементов котлоагрегата.
КАТУ, энерг. факультет, 310 гр.

БКЗ Котел
