Часть барабана котлоагрегата БКЗ 160-100Ф

280

2716

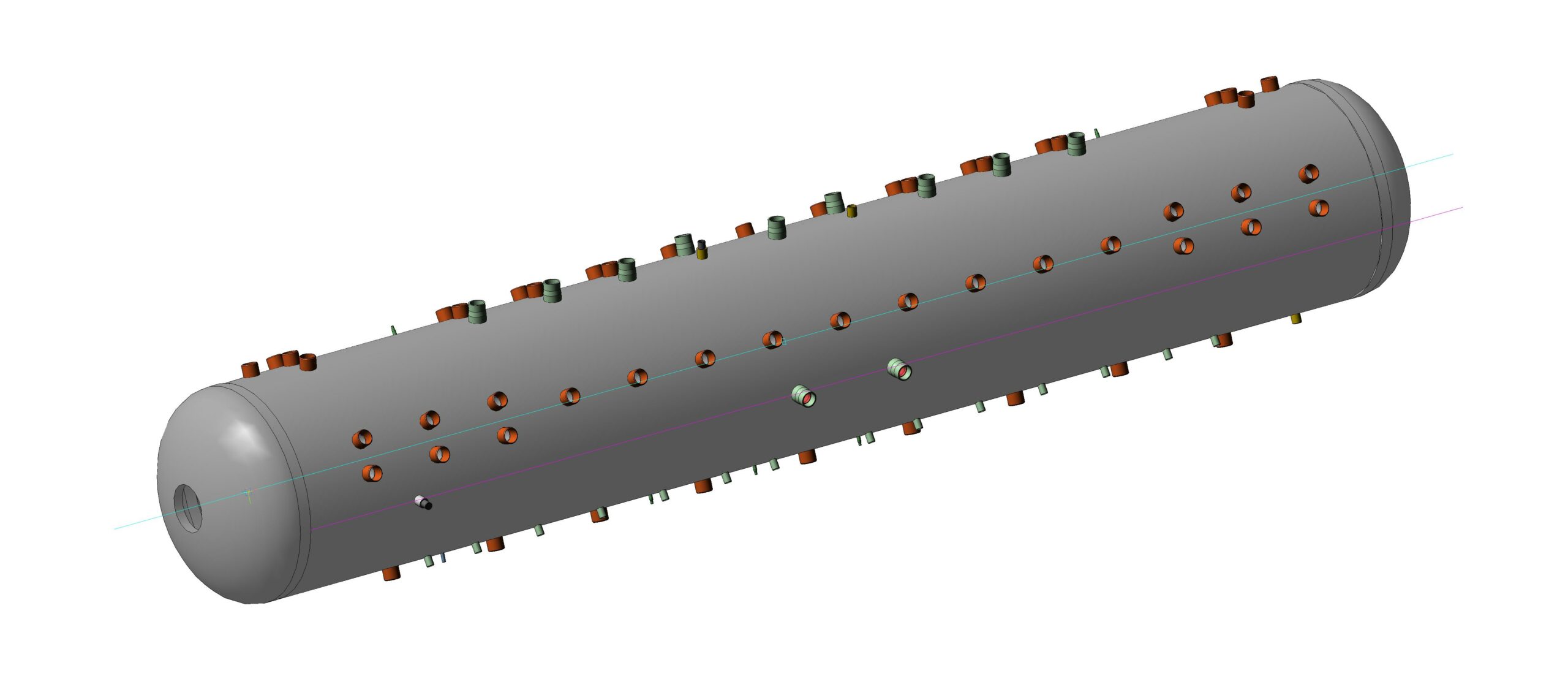

3D модель Часть барабана котлоагрегата БКЗ 160-100Ф

Попытка восстановит конструкторскую документацию на предприятии. Начальная сборка барабана котлоагрегата БКЗ 160-100Ф со всеми штуцерами и переходами.

3D Модели Барабан БКЗ Котел Обечайка переход штуцер

Автор

павел цыганов

Дата

25.08.2014

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 14sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

барабан БКЗ 160 -100Ф
- Днище.m3d
- Заготовка.m3d
- Штуцера по Госту
  - Н-5650-60 _ Штуцер 76х5.m3d
  - Н-5650-60 _ Штуцер 60х4.m3d
  - Н-5650-60 _ Штуцер 28х4.m3d
  - 78432 _ Переход 7660х5.m3d
  - 124204 _ Труба 108х4,5.m3d
  - Н-5650-60 _ Штуцер 133х8.m3d
  - 78542 _ Переход 2820х4.m3d
  - Штуцер 28х4 123630
    - Труба 28х4 268.m3d
    - 123630 _ Штуцер 28х4 с рубашкой.a3d
    - 123631 _ Стакан.m3d
  - Штуцер с рубашкой 200522
    - 200522 _ Штуцер 60х5,5 с рубашкой.a3d
  - 78322 _ Переход 143133х10 .m3d
  - Штуцер с заглушкой 211357
    - Заглушка.m3d
    - Труба 60х5,5 290.m3d
    - 211357 _ Штуцер с заглушкой.a3d
    - 200523 _ Стакан.m3d
- затвор
  - опыт затвора.a3d
  - Рычаг в сборе.a3d
  - Прокладка.m3d
  - Крышка лаза.m3d
  - Кронштейн.m3d
  - Втулка.m3d
  - Бугель.m3d
  - Ось.m3d
  - Пластина.m3d
- Барабан.a3d
