Котел паровой Е-75-4,5-430 КТ

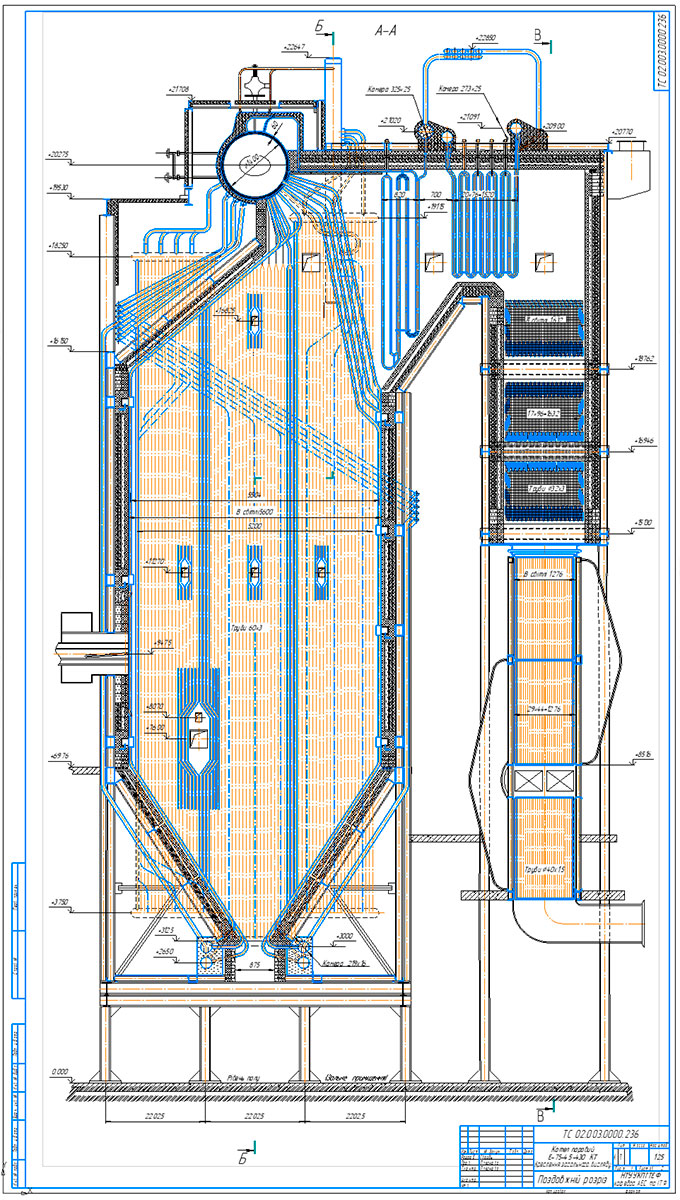

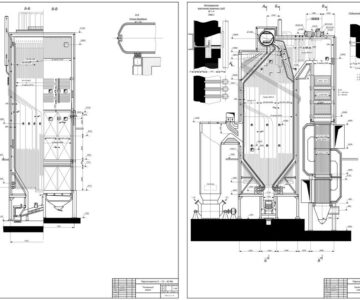

Чертеж паровой котел Барнаульского котлостроительное завода барабанного типа с естественной циркуляцией, предназначенный для производства 75 т / ч пара при давлении 4.5 МПа, температуре 430 ° С. БКЗ-75-4,5-430 КТ
Сборка парового котла П-образная. Горизонтальный газоход соединяет вертикально расположенную топку и конвективную шахту.
Топка - камерная, предназначенная для факельного сжигания пылевидного топлива. На внутренних сторонах стен топки расположены экраны, выполненные из труб диаметром 60х3 мм. В исходном окне расположен 4-х рядный фестон, образованный путем пространственного развода труб заднего экрана. Нижняя часть топки образует «холодную воронку», по наклоненным стенкам которой шлак в виде твердых частиц скатывается в шлаковую шахту, затем в систему гидро- золоудаления.
