Котёл длительного горения на угле. КВ-30Т. Объем вводы в котле 79 литров, на площадь до 300 м2
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Котёл длительного горения КВ-30Т
Котёл длительного горения КВ-30Т
1
3
216
5
1
70
Сообщить о проблеме
Автор
Огабек Мейлидиёров
Дата
02.06.2025
Язык
Русский
Состав
3D Сборка, Вид общий (ВО)
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Дверь (низ)ДГ002.03.00.000.a3d
-
ЛистДГ002.03.00.001.m3d
-
Полоса 1ДГ002.03.00.002.m3d
-
Полоса 2ДГ002.03.00.003.m3d
-
Полоса 3ДГ002.03.00.004.m3d
-
Полоса 4ДГ002.03.00.005.m3d
-
Полоса 5ДГ002.03.00.006.m3d
-
-
-
Дверь (верх)ДГ002.04.00.000.a3d
-
ЛистДГ002.04.00.001.m3d
-
Полоса 1ДГ002.04.00.002.m3d
-
Полоса 2ДГ002.04.00.003.m3d
-
Полоса 3ДГ002.04.00.004.m3d
-
-
-
icon_Долгорительный котел 30кВтДГ002.00.00.0001.jpg
-
photo_Долгорительный котел 30кВтДГ002.00.00.0001.png
-

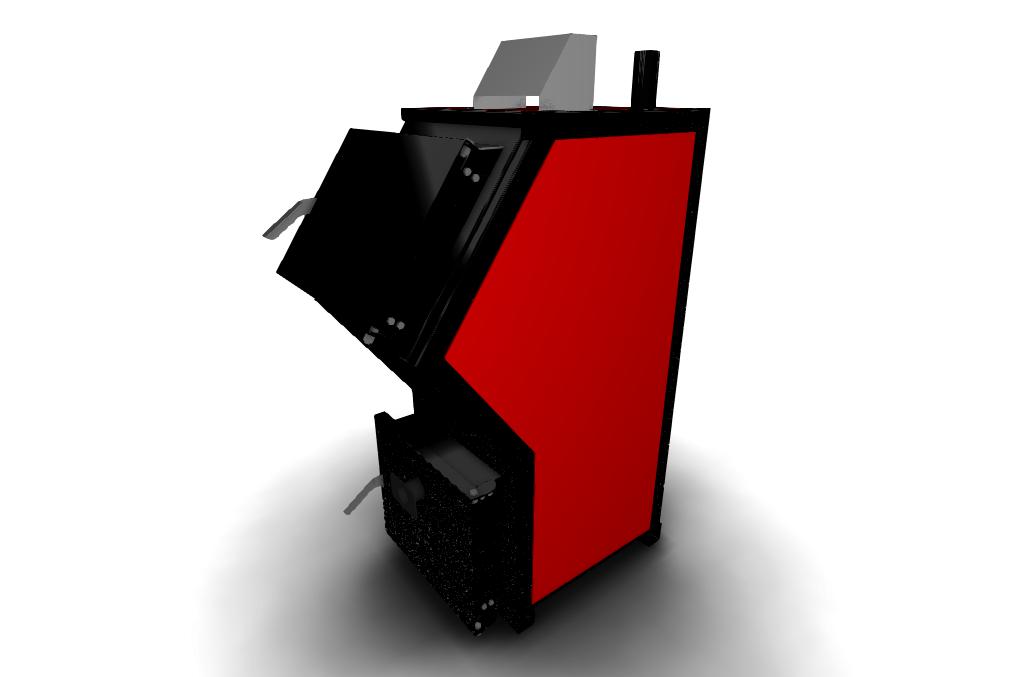

real_time_Долгорительный котел 30кВтДГ002.00.00.0001.jpg
-
snapshots.lwx
-
-
-
Зольник.m3d
-
-
-
БокДГ002.02.00.001.m3d
-
ВерхДГ002.02.00.003.m3d
-
ЗадДГ002.02.00.002.m3d
-
ОбечайкаДГ002.02.00.000.a3d
-
Перед (1)ДГ002.02.00.004.m3d
-
Перед (2)ДГ002.02.00.005.m3d
-
-
-
Верх 2ДГ002.01.00.003-1.m3d
-
ВерхДГ002.01.00.003.m3d
-
ДноДГ002.01.00.007.m3d
-
Зад 2ДГ002.01.00.002.m3d
-
ЗадДГ002.01.00.002.m3d
-
Сегмент (1)ДГ002.01.00.004.m3d
-
Сегмент (2)ДГ002.01.00.005.m3d
-
Сегмент (3)ДГ002.01.00.006.m3d
-
Сегмент (4)ДГ002.01.00.007.m3d
-
Сегмент (5)ДГ002.01.00.008.m3d
-
Сегмент (6)ДГ002.01.00.009.m3d
-
Сегмент (6)ДГ002.01.00.010.m3d
-
Топка (бок)ДГ002.01.00.001.m3d
-
ТопкаДГ002.01.00.000.a3d
-
ТопкаДГ002.01.00.000.stl
-
-
-
(3д)Долгорительный котел 30кВтДГ002.00.00.000.pdf
-
(топка)Долгорительный котел 30кВтДГ002.00.00.000.pdf
-

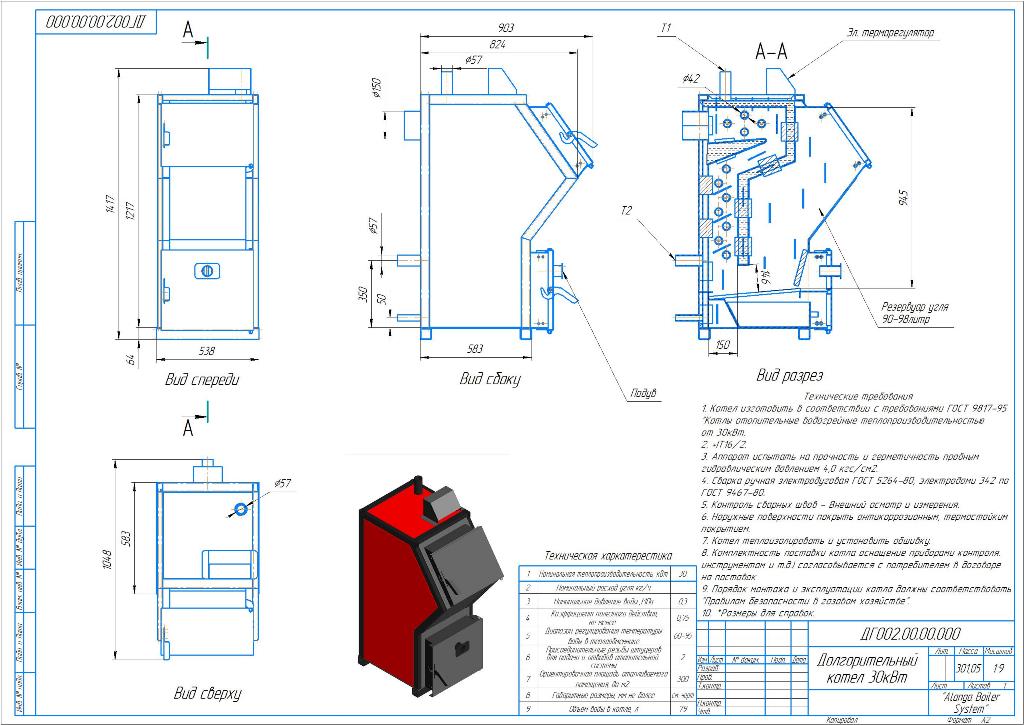

(чертеж)Долгорительный котел 30кВтДГ002.00.00.000.pdf
-
1Долгорительный котел 30кВтДГ002.00.00.000.jpg
-
1Долгорительный котел 30кВтДГ002.00.00.000.pdf
-
Долгорительный котел 30кВтДГ002.00.00.000.cdw
-
Долгорительный котел 30кВтДГ002.00.00.000.jpg
-
Долгорительный котел 30кВтДГ002.00.00.000.spw
-
Долгорительный котел 30кВтДГ002.00.00.000.stl
-
Текстовый.kdw
-
Текстовый.pdf
-
-
Вода.m3d
-
Долгорительный котел 30кВтДГ002.00.00.000.a3d
-
Долгорительный котел 30кВтДГ002.00.00.000.stp
-
Дымоход (круг).m3d
-
Каласник.m3d
-
Коробка.m3d
-
Обшивка (бок).m3d
-
Обшивка (верх).m3d
-
Обшивка (зад).m3d
-
Петля (1).m3d
-
Петля 2.m3d
-
Подув.m3d
-
Ребро (1).m3d
-
Ребро (2).m3d
-
Ребро (3).m3d
-
Ребро (4).m3d
-
Ручка.m3d
-
СеткаДГ002.00.00.001.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
