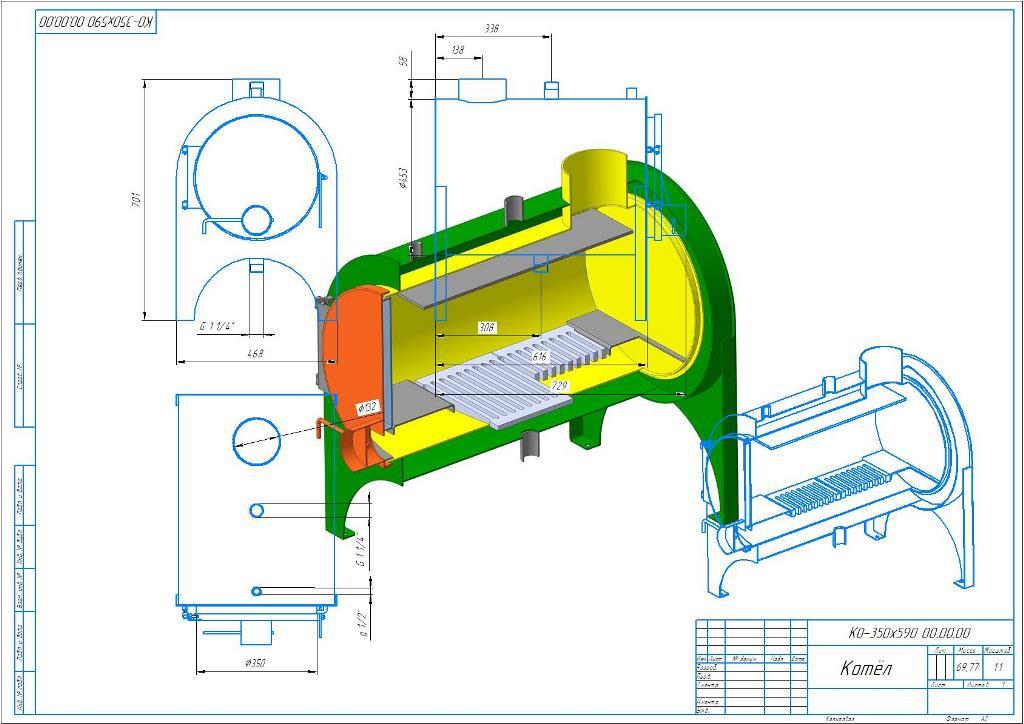

Котёл отопительный, дровяной, 15КВт, 1,5Мпа, ранняя разработка для нижнего ценового сегмента,
задача - обеспечить производство изделия минимальным набором технологического оборудования.
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Котёл отопительный 12КВт
Котёл отопительный 12КВт
0
5
397
1
3
150
Автор
Александр
Тарасов
Дата
18.02.2020
Язык
Русский
Состав
3D Сборка, спецификации, чертежи габаритные
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
КО-350х590 00.10.008 - Швеллер.cdw
-
КО-350х590 00.30.004 - Ребро опоры.m3d
-
КО-350х590 00.20.003 - Отбойник.m3d
-
КО-350х590 00.30.002 - Стенка передняя внеш.m3d
-
КО-350х590 00.20.001 - Лист.m3d
-
ПВ-1_02.m3d
-
КО-350х590 00.10.001 Топка.m3d
-
КО-350х590 00.20.008 - Полоса уплотнителя.m3d
-
КО-350х590 00.20.009 - Ручка.m3d
-
ПВ-1_01.m3d
-
КО-350х590 00.10.003 Труба.m3d
-
ПВ-1 - Петля ввёртная _ Сборка.a3d
-
КО-350х590 00.10.006 Дно топки пер.m3d
-
КО-350х590 00.10.005 - Дно топки заднее.cdw
-
КО-350х590 00.20.005 - Ось заслонки.m3d
-
Колосниковая решётка РД-3.m3d
-
КО-350х590 00.10.001 - Топка.cdw
-
КО-350х590 00.10.007 - Отсекатель.cdw
-
КО-350х590 00.20.00 - Дверца.spw
-
КО-350х590 00.10.00 - Топка _ Сборка.a3d
-
КО-350х590 00.10.004 Уголок.m3d
-
КО-350х590 00.00.00 - Котёл _ Разрез.a3d
-
КО-350х590 00.10.008 - Швеллер.m3d
-
КО-350х590 00.10.002 - Стенка задняя.cdw
-
КО-350х590 00.20.010 - Навеска.m3d
-
КО-350х590 00.30.00 - Рубашка.spw
-
КО-350х590 00.30.003 - Стенка задняя внеш.m3d
-
КО-350х590 00.30.00 - Рубашка.cdw
-
КО-350х590 00.20.002 - Полоса.m3d
-
Муфта ДУ15.m3d
-
КО-350х590 00.00.00 - Котёл.cdw
-
КО-350х590 00.00.00 - Котёл.spw
-
КО-350х590 00.30.00 Рубашка _ Сборка.a3d
-
КО-350х590 00.10.006 - Дно топки переднее.cdw
-
КО-350х590 00.20.004 - Регулятор тяги.m3d
-
КО-350х590 00.10.00 - Топка.spw
-
КО-350х590 00.10.003 - Труба.cdw
-
КО-350х590 00.20.00 - Дверца _ Сборка.a3d
-
КО-350х590 00.20.006 - Заслонка.m3d
-
КО-350х590 00.10.00 - Топка.cdw
-
Патрубок ДУ32.m3d
-
КО-350х590 00.10.007 - Отсекатель.m3d
-
КО-350х590 00.10.005 Дно топки зад.m3d
-
КО-350х590 00.00.00 - Котёл.a3d
-
КО-350х590 00.20.00 - Дверца.cdw
-
КО-350х590 00.10.002 Стенка задняя.m3d
-
КО-350х590 00.30.001 - Рубашка.m3d
