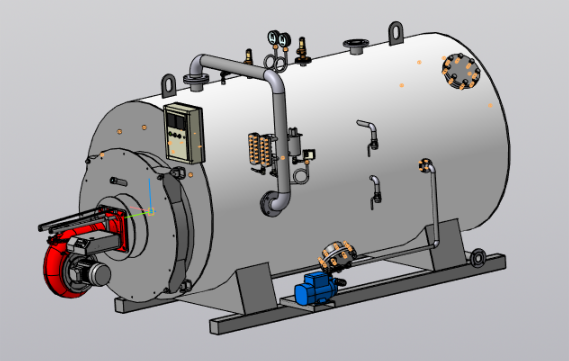

Парвой котел мощностью 2 тонный пара в час давлением 10 бар. Проект рабочий и по данным чертежам выпускается продукция и котлы стоят во многих производствах.
