ПГУ-325 Парогазовая установка мощностью 325 МВт

265

6152

Чертеж ПГУ-325 Парогазовая установка мощностью 325 МВт

ИГЭУ кафедра ТЭС
Дипломный проект Парогазовая установка мощностью 325 МВт

Аннотация.
В дипломном проекте проектируется парогазовая установка мощностью 325 МВт (ПГУ – 325). В состав ПГУ – 325 входят две газотурбинные установки ГТЭ-110 мощностью 110 МВт (производство «НПО «Сатурн», г. Рыбинск), два двухконтурных котла – утилизатора и одна паровая турбина К-110-6,5.
Для определения расходов пара, питающих паровую турбину, был произведен расчет тепловой схемы. После проведен расчет котла-утилизатора и паровой турбины.
Произведен расчет экономической эффективности проекта и расчет ожидаемого уровня шума от ГТУ в жилой зоне.

ГТД ГТД-110 ГТУ ГТЭ-110 К-110-6.5 ПГУ-325

Автор

gun45

Дата

26.12.2013

Язык

Русский

Состав

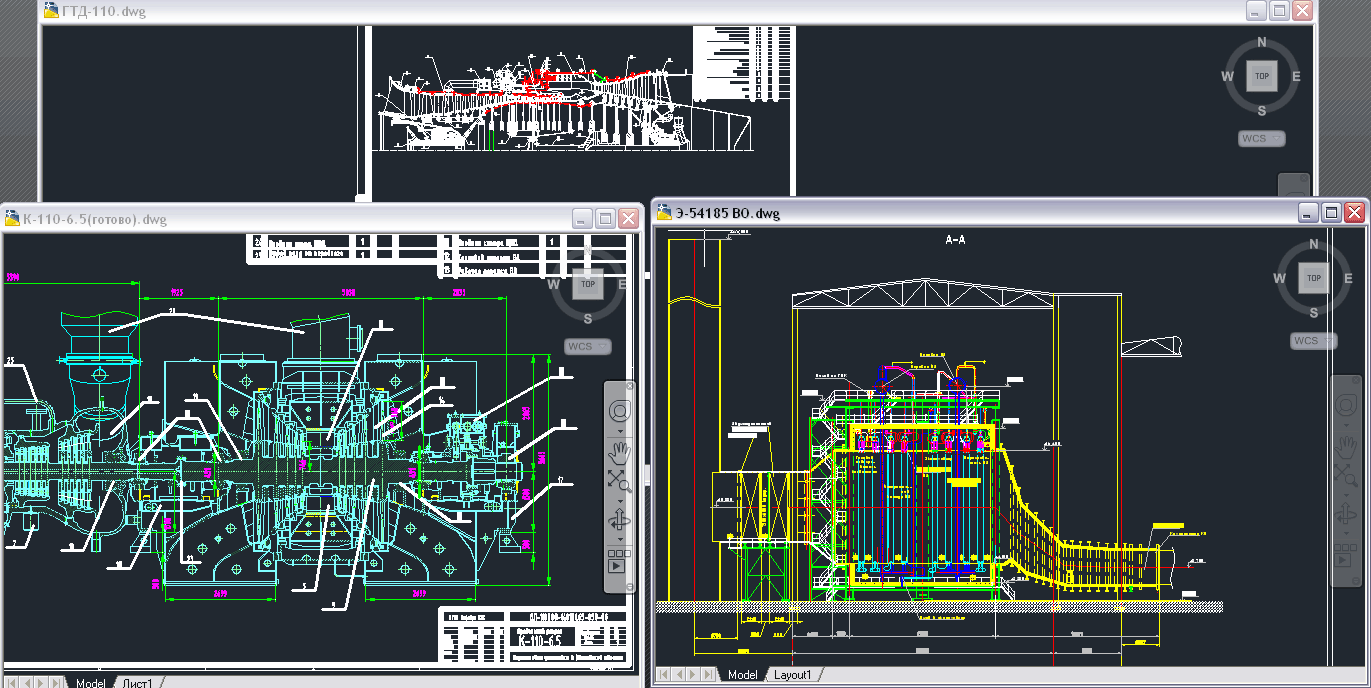

Лист 1. Тепловая схема блока ПГУ-325, Лист 2. Компоновка главного корпуса. Разрез под отметкой 23.000, Лист 3. Компоновка главного корпуса. Разрез под отметкой 23.000, Лист 4. Компоновка главного корпуса. Разрез 1-1, Лист 5. Компоновка главного корпуса. Разрез 1-1., Лист 6. Продольный разрез паровой турбины К-110-6,5, Лист 7. Продольный разрез газовой турбины ГТД-110. Лист 8. Продольный разрез котла – утилизатора П-88, Лист 9. План котла – утилизатора. Вид сверху. ПЗ

Софт

AutoCAD 2017 + Corel Как открыть?

Содержимое архива

диплом
- Пояснительная записка.doc
- Чертежи
  - Компоновка.cdr
  - Штамп.cdr
  - ГТД-110.dwg
  - К-110-6.5(готово).dwg
  - H-S.DWG
  - Тепловая схема c подогревателем(Готово).dwg
  - Спецификация к комп.23.000.cdr
  - Э-54185 ВО.dwg
  - Компоновка1(готово).cdr
