Пневмогидроусилитель (ПГУ)

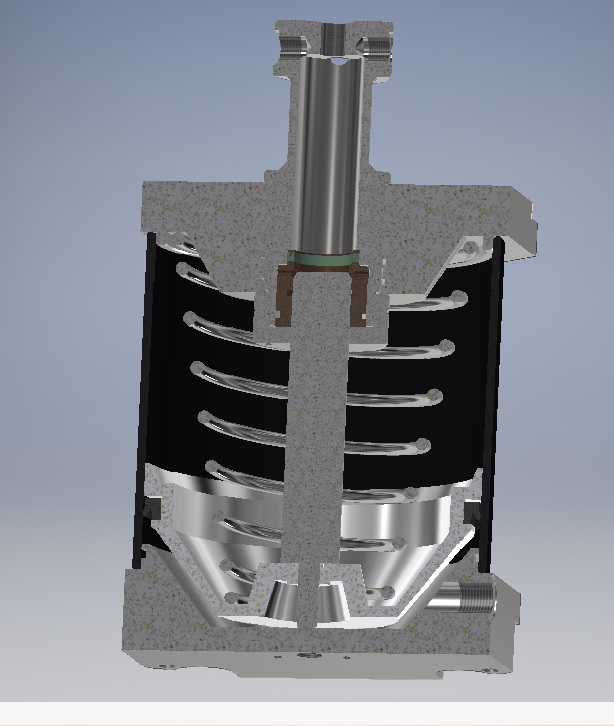

Промышленный пневмогидроусилитель применяется в автоматических линиях широкого назначения. За счет своей компактности используется там где нет возможности монтировать гидростанцию. При подаче на вход воздуха давлением P=6-7 бар на выходе гидравлической части получаем P=150-160 бар.

Состав: 3D Сборка и модели

Софт: Autodesk Inventor 2018

Файлы:
Втулка.ipt
Пружина.ipt
Манжета поршня.ipt
Шпилька.ipt
Нижняя крышка.ipt
Гидроцилиндр.ipt
Уплотнение верхней крышки.ipt
Контрагайка гидроцилиндра.ipt
Манжета 35х43х6.ipt
Корпус цилиндра.ipt
Уплотнение штока.ipt
Шток.ipt
Уплотнение нижней крышки.ipt
Шайба.ipt
Верхняя крышка.ipt
Поршень.ipt
Гайка гидроцилиндра.ipt
ПГУ в сборе.iam
