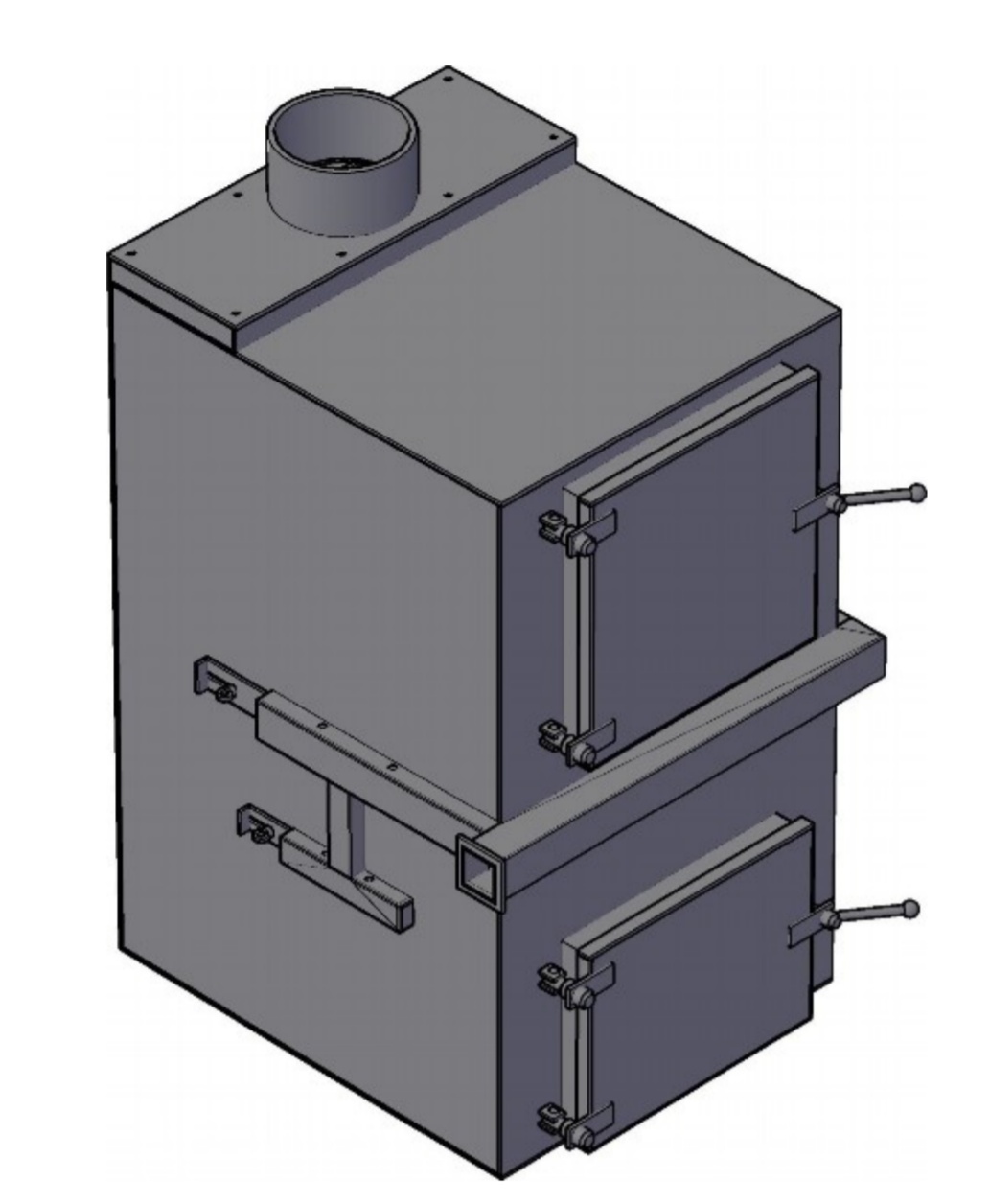

Пиролизный котел 30 кВт.

1185

400

Рабочая модель пиролизного котла мочностю от 15 - 30кВт. Способный отопить дом площадью от 100 до 300 квадратных метров.

30кВт 3D Модели Газогенераторный Котел Пиролизный

Автор

PashaFerens

Дата

05.12.2018

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Проект Пиролизного котла
- камера загрузки, горелка, камера горения.SLDASM
- дверца верхняя
  - Деталь37 лево право.SLDPRT
  - Деталь41 Лист дверцы.SLDPRT
  - Деталь40 3шт. полоса.SLDPRT
  - Деталь38 верх низ Внутрений.SLDPRT
  - Деталь36 верх низ.SLDPRT
  - Деталь39 лево право Внутрений.SLDPRT
  - Дверца верхняя в зборе.SLDASM
- Футировка
  - кирпич 230 х 115 х 65.SLDPRT
  - Кирпич 230 х 115 х 30.SLDPRT
  - Форсунка Перед зад.SLDPRT
  - Кирпич с отверстиями 230 х 115 х 30.SLDPRT
  - Форсунка бока.SLDPRT
- конвективка
  - труба 57 х 3.5 х 700.SLDPRT
  - Деталь19 2шт. левая и правая полоса.SLDPRT
  - Деталь16 2шт. левая и правая стенка.SLDPRT
  - Деталь20 задняя полоса.SLDPRT
  - Конвективка.SLDASM
  - Деталь23 нижняя задняя стенка.SLDPRT
  - Деталь18 Трубная решетка.SLDPRT
  - Деталь21 2шт. нижняя правая и левая стенка.SLDPRT
  - Деталь17 задня стенка.SLDPRT
  - Деталь22 нижняя стенка.SLDPRT
- котел в зборе.SLDASM
- дверца нижняя
  - Деталь33 права, лева.SLDPRT
  - Деталь32 верх, низ.SLDPRT
  - Деталь35 Лист дверцы.SLDPRT
  - Деталь30 Полоса верхняя и нижняя.SLDPRT
  - Деталь34 3шт. полоса.SLDPRT
  - дверца нижняя в зборе.SLDASM
  - Деталь31 полоса лева, права.SLDPRT
- горелка
  - Деталь42 2шт. бока с отверстиями.SLDPRT
  - горелка.SLDASM
  - Горелка 1.SLDASM
  - Деталь43 2шт бока форсунки.SLDPRT
  - Деталь d) 6шт. труба 20 х 250 мм..SLDPRT
  - Деталь44 2шт. квадрат.SLDPRT
  - Деталь45 2шт. квадрат.SLDPRT
- Камера загрузки
  - Деталь2 перед.SLDPRT
  - трубка 25 х 35мм.SLDPRT
  - Деталь3 перед 2 шт.SLDPRT
  - Деталь7 2шт. верх низ рамки двери.SLDPRT
  - Деталь6 низ 2шт.SLDPRT
  - Деталь5 Верх.SLDPRT
  - Деталь1 Правая стенка.SLDPRT
  - Деталь1 Левая стенка.SLDPRT
  - Деталь4 Задняя стенка.SLDPRT
  - Деталь8 2шт. бока рамки двери.SLDPRT
  - Сборка1 Камера загрузки.SLDASM
- Воздушный короб
  - заглушка 60 х 30.SLDPRT
  - заглушка 40 х 25.SLDPRT
  - Деталь47 Труба профильная 60х60х2 720мм.SLDPRT
  - задвижка верхняя.SLDPRT
  - крипление мотора.SLDPRT
  - Воздуховод в зборе.SLDASM
  - Деталь50 2шт. Труба профильная 40х25х2 220мм.SLDPRT
  - заглушка 56 х 56.SLDPRT
  - Деталь48 труба профильная правая 60х30х2 420мм.SLDPRT
  - Деталь48 труба профильная левая 60х30х2 420мм.SLDPRT
  - Деталь49 2шт. труба профильная.SLDPRT
  - заглушка 40 х 20.SLDPRT
  - задвижка нижняя.SLDPRT
- петли на дверцы
  - пеобразка.SLDPRT
  - петля в сборе.SLDASM
  - петля.SLDPRT
- Дымоход
  - Деталь с) Труба.SLDPRT
  - Деталь пластина 225мм.SLDPRT
  - Деталь46 верх.SLDPRT
  - дымоход в зборе.SLDASM
  - Детальпластина 620мм.SLDPRT
  - внутреняя полоса 2шт. перед зад.SLDPRT
  - внутреняя пластина 2шт. бока.SLDPRT
- поверхность
  - Поверхность в зборе.SLDASM
  - Деталь26 Передня стенка.SLDPRT
  - Деталь28 Верхняя стенка.SLDPRT
  - Деталь26 Задня стенка.SLDPRT
  - Деталь27 2шт. Левая и правая стенка.SLDPRT
  - Деталь29 нижняя стенка.SLDPRT
- камера горения
  - Деталь13 2шт. Верх.SLDPRT
  - Деталь14 2шт. Верх низ рамки дверки.SLDPRT
  - Деталь12 днище.SLDPRT
  - Деталь15 2шт. бока рамки дверки.SLDPRT
  - Деталь11 задняя стенка.SLDPRT
  - Деталь10 2шт. передние стенки.SLDPRT
  - Деталь9 2шт. правая и левая стенка.SLDPRT
  - Камера горения.SLDASM
