В топке идет процесс горения-испарения масла, выше в пиролизной камере, куда подается воздух, идет дожигание пиролизных газов. Воздух перед попаданием в пиролизную камеру предварительно подогревается проходя вдоль дымохода. Температура горения в пиролизной камере достигает 1100 градусов цельсия, что позволяет полностью сжигать тяжелые углеводороды( из дымохода выходит прозрачный пар). Никакого запаха от продуктов сгорания, никакой сажи! Подачу масла можно сделать автоматической. За стенкой камеры сгорания находится теплоноситетель (вода, антифриз), он нагревается и циркулирует по трубам которые ведут к радиаторам в доме. В котле реализован 2х-контурный нагрев теплоносителя. Горячие газы в пиролизной камере поднимаются вверх, разворачиваются и спускаются вниз по трубам которые проходят через теплоноситель, тем самым нагревая его еще раз. Из труб котла горячие газы попадают в нижнюю часть котла, огибают топку, подогревая ее. Газы удаляются через дымоход. Температура на выходе не превышает 100 градусов цельсия.
Мощность котла: 25кВт (на дом 150-250 кв.м)
Расход отработки: 1-3 л/час (в зависимости от подачи воздуха в пирользную камеру и в поддувало топки)
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Пиролизный котел на отработанном масле
Пиролизный котел на отработанном масле
3
324
8541
14
5
100
Сообщить о проблеме
Автор
Александр Ахметов
Дата
28.02.2014
Язык
Русский
Состав

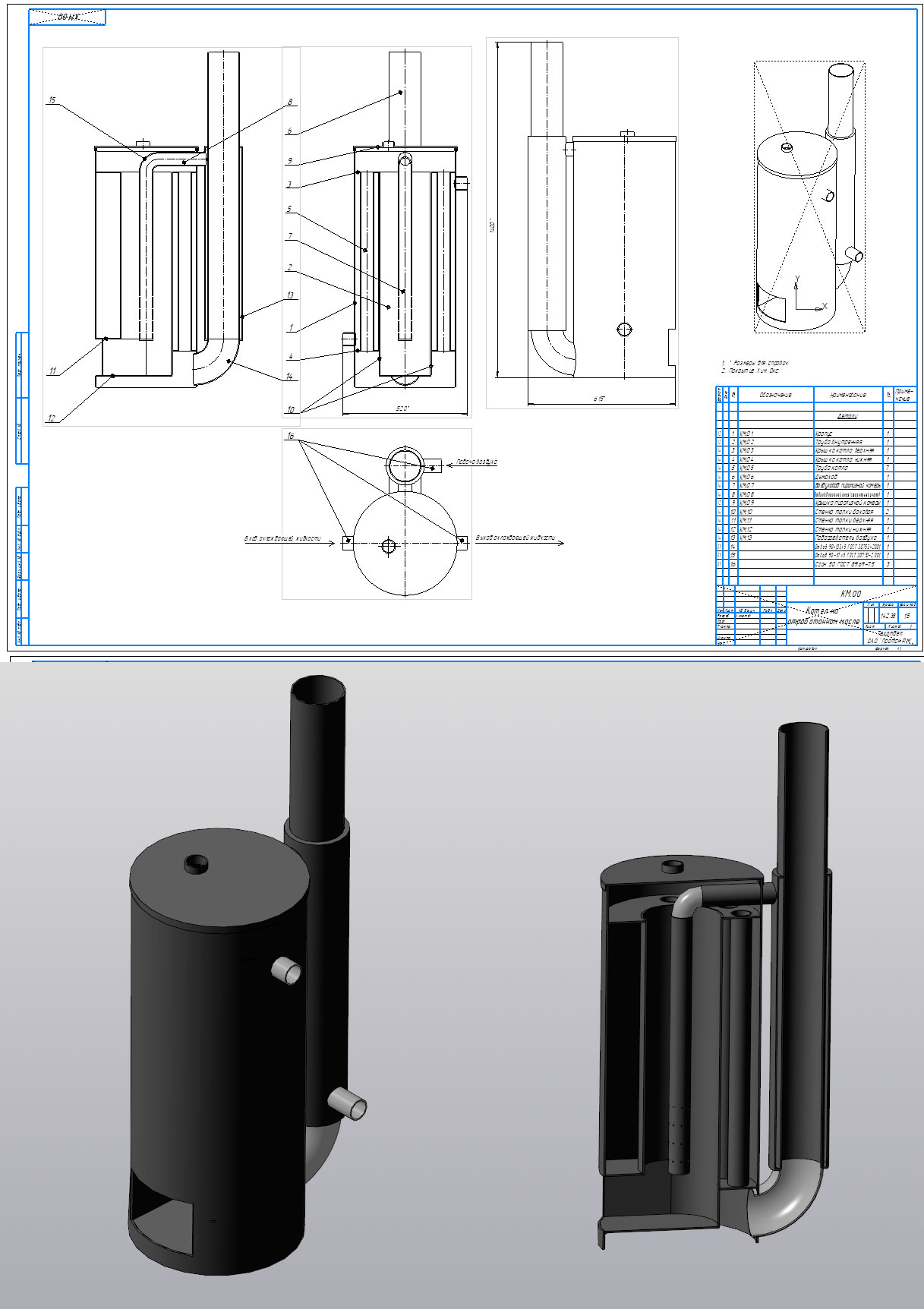

3D Сборка файл "Котел на отработке" (в папке вместе с входящими 2D чертежами), 2D Сборка и входящие в нее детали. Спецификация на листе сборки.
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Воздуховод в пиролизной камере.cdw
-
Воздуховод в пиролизной камере горизонтальный участок.cdw
-
Дымовые трубки в сборе.a3d
-
Дымоход.cdw
-
Дымоход d133.m3d
-
Корпус (труба внешняя).cdw
-
Котел на отработке в сборе.cdw
-
Котёл на отработке.a3d
-
Котёл на отработке.jpg
-
Крышка котла.m3d
-
Крышка котла верхняя.cdw
-
Крышка котла нижняя.cdw
-
Крышка котла нижняя.m3d
-
Крышка пиролизной камеры.cdw
-
Крышка пиролизной камеры.m3d
-
Отвод.m3d
-
Отвод d140.m3d
-
Подогреватель воздуха.cdw
-
Стенка топки боковая.cdw
-
Стенка топки верхняя.cdw
-
Стенка топки нижняя.cdw
-
Труба в котле.cdw
-
Труба внешняя.m3d
-
Труба внутренняя (Пиролизная камера).cdw
-
Труба внутренняя.m3d
-
Труба подогревателя воздуха.m3d
-
Трубка дымовая внутренняя d57.m3d
-
Фрагмент.frw
-
воздуховод в горелке.m3d
-
воздуховод в горелке горизонтальный.m3d
-
воздуховод к подогревателю d57.m3d
-
вход-выход воды d57.m3d
-
стенка боковая топки.m3d
-
стенка верхняя топки.m3d
-
стенка нижняя топки.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Сергей Захаров
Денис Смирнов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Уважаемый администратор, это не модель и не проект. Это какой то эскиз металлоконструкций.
Извините, но Вы видели скриншот модели перед тем как скачаете.
Можно ли получить принцип работы и схему подачи отработанного масла. Как и где формируется пламя, как и чем оно поддерживается. Я проработал Вашу модель, и не понял принципа эксплуатации. Как нужно доработать Вашу модель, чтобы выполнить ее в металле. С уважением...
КТО НИБУДЬ ПРОБОВАЛ СДЕЛАТЬ? РАБОЧИЙ ИЛИ ТРЕБУЕТСЯ ДОРАБОТКА?
Внешние размеры интересуют
615* 1400* 3D модель соответствует им.
Чертеж не соответствует 796 вместо 615* хотя виды строились по модели, размеры указаны те же, но масштаб указан 1 к 5.
Можно увидеть в разрезе котел? Спасибо.
посмотрите
