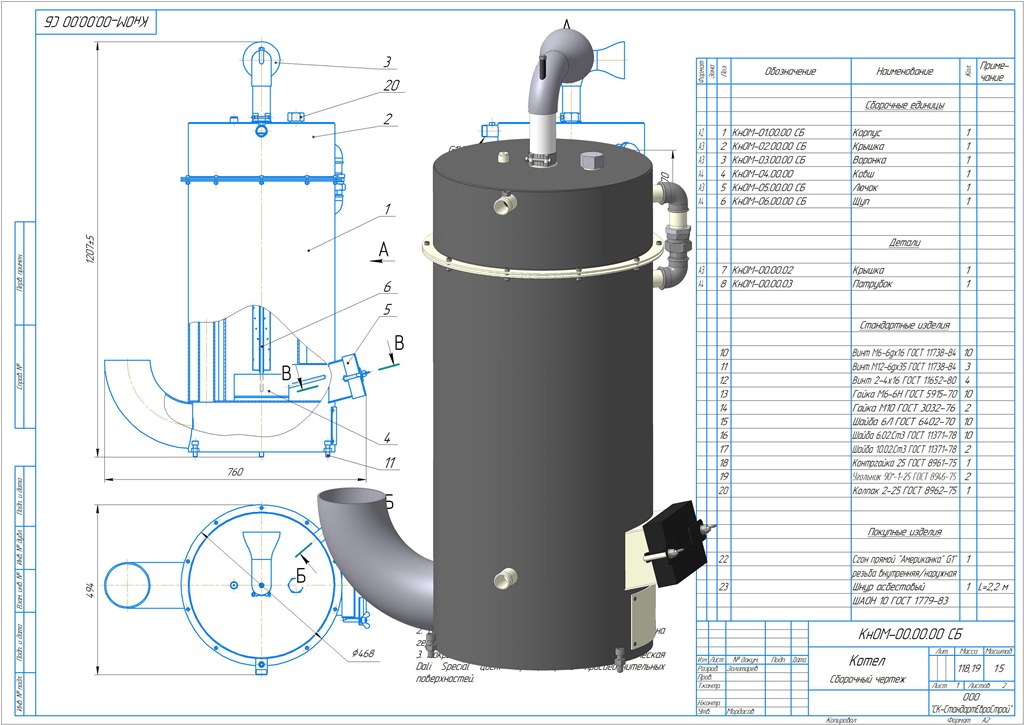

Котел на отработанном масле с водяным контуром охлаждения:
Мощность 45 кВт;
Площадь обогрева 450 м2;
Расход 1,0-4,5 л/ч.
Только механическая часть без электроавтоматики.
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Котел на отработанном масле 45 кВт
Котел на отработанном масле 45 кВт
1
30
2316
7
4
200
Сообщить о проблеме
Автор
Afro30
Дата
25.02.2020
Язык
Русский
Состав
3D-модель, Сборочный чертеж, деталировка, спецификация.
Софт
КОМПАС-3D 16.1.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
КнОМ-00.00.00 СБ Котел на отрботанном масле
-
КнОМ-05.00.00 СБ Лючок
-
КнОМ-05.00.01 Пластина.m3d
-
КнОМ-05.00.03 Стенка.m3d
-
КнОМ-05.00.04 Ребро.m3d
-
КнОМ-05.00.02 Стенка.m3d
-
КнОМ-05.00.06 Ухо.m3d
-
КнОМ-05.00.00 СБ Лючок.a3d
-
КнОМ-05.00.05 Ребро.m3d
-
-
КнОМ-00.00.00 СБ Котел.jpg
-
КнОМ-04.00.00 СБ Ковш
-
КнОМ-04.00.04 Ручка.m3d
-
КнОМ-04.00.00 СБ Ковш.a3d
-
КнОМ-04.00.01 Обечайка.m3d
-
КнОМ-04.00.03 Кольцо.m3d
-
КнОМ-04.00.02 Дно.m3d
-
Чертежи
-
КнОМ-04.00.04 Ручка.cdw
-
КнОМ-04.00.00 СБ Ковш.cdw
-
КнОМ-04.00.00 СП Ковш.spw
-
КнОМ-04.00.01 Обечайка.cdw
-
КнОМ-04.00.02 Дно.cdw
-
КнОМ-04.00.03 Кольцо.cdw
-
-
-
КнОМ-02.00.00 СБ Крышка камеры сгорания
-
КнОМ-02.00.01 Обечайка.m3d
-
КнОМ-02.00.09 Патрубок.m3d
-
КнОМ-02.00.02 Крышка.m3d
-
КнОМ-02.00.03 Обечайка.m3d
-
КнОМ-02.00.08 Заглушка.m3d
-
КнОМ-02.00.04 Крышка.m3d
-
Хомут NORD YADA 902884.m3d
-
КнОМ-02.00.00 СБ Крышка.a3d
-
КнОМ-02.00.05 Кольцо.m3d
-
КнОМ-02.00.00 СБ Крышка камеры сгорания.a3d
-
КнОМ-02.00.07 Патрубок.m3d
-
-
КнОМ-06.00.00 СБ Щуп
-
КнОМ-06.00.01 Шпилька.m3d
-
КнОМ-06.00.00 СБ Щуп.a3d
-
-
КнОМ-01.00.00 СБ Корпус
-
КнОМ-01.00.03 Дно.m3d
-
КнОМ-01.00.05 Диск.m3d
-
КнОМ-01.00.09 Сегмент верх.m3d
-
КнОМ-01.00.01 Обечайка.m3d
-
КнОМ-01.00.15 Фланец.m3d
-
КнОМ-01.00.00 СБ Корпус.a3d
-
КнОМ-01.00.14 Патрубок.m3d
-
КнОМ-01.00.08 Ребро.m3d
-
КнОМ-01.00.13 Шпилька.m3d
-
КнОМ-01.00.02 Труба.m3d
-
КнОМ-01.00.04 Диск.m3d
-
КнОМ-01.00.10 Сегмент низ.m3d
-
КнОМ-01.00.07 Сегмент.m3d
-
КнОМ-01.00.11 Боковина.m3d
-
КнОМ-01.00.12 Кронштейн.m3d
-
КнОМ-01.00.06 Трубка.m3d
-
-
КнОМ-03.00.00 СБ Воронка
-
КнОМ-03.00.02 Шайба.m3d
-
КнОМ-03.00.03 Направляющая.m3d
-
КнОМ-03.00.00 СБ Воронка.a3d
-
КнОМ-03.00.01 Труба.m3d
-
-
КнОМ-00.00.03 Парубок.m3d
-
Американка 651253-ДУ25
-
2.m3d
-
Американка 651253-ДУ25.stp
-
3.m3d
-
1.m3d
-
4.m3d
-
Американка 651253-ДУ25.a3d
-
-
КнОМ-00.00.01 Прокладка.m3d
-
КнОМ-00.00.02 Крышка.m3d
-
Чертежи
-
КнОМ-05.00.00 СБ Лючок
-
КнОМ-05.00.06 Ухо.cdw
-
КнОМ-05.00.00 СБ Лючок.cdw
-
-
КнОМ-04.00.00 СБ Ковш
-
КнОМ-04.00.04 Ручка.cdw
-
КнОМ-04.00.00 СБ Ковш.cdw
-
КнОМ-04.00.00 СП Ковш.spw
-
КнОМ-04.00.01 Обечайка.cdw
-
КнОМ-04.00.02 Дно.cdw
-
КнОМ-04.00.03 Кольцо.cdw
-
-
КнОМ-02.00.00 СБ Крышка камеры сгорания
-
КнОМ-02.00.05 Кольцо.cdw
-
КнОМ-02.00.00 СБ Крышка.cdw
-
КнОМ-02.00.08 Заглушка.cdw
-
КнОМ-02.00.01 Обечайка.cdw
-
КнОМ-02.00.09 Патрубок.cdw
-
КнОМ-02.00.03 Обечайка.cdw
-
КнОМ-02.00.02 Крышка.cdw
-
КнОМ-02.00.04 Крышка.cdw
-
КнОМ-02.00.07 Патрубок.cdw
-
-
КнОМ-06.00.00 СБ Щуп
-
КнОМ-06.00.00 СБ Щуп.cdw
-
КнОМ-06.00.01 Шпилька.cdw
-
-
КнОМ-01.00.00 СБ Корпус
-
КнОМ-01.00.07 Сегмент.cdw
-
КнОМ-01.00.13 Шпилька.cdw
-
КнОМ-01.00.11 Боковина.cdw
-
КнОМ-01.00.03 Дно.cdw
-
КнОМ-01.00.02 Труба.cdw
-
КнОМ-01.00.08 Ребро.cdw
-
КнОМ-01.00.09 Сегмент верх.cdw
-
КнОМ-01.00.00 СБ Корпус.cdw
-
КнОМ-01.00.12 Кронштейн.cdw
-
КнОМ-01.00.04 Диск.cdw
-
КнОМ-01.00.06 Трубка.cdw
-
КнОМ-01.00.05 Диск.cdw
-
КнОМ-01.00.14 Патрубок.cdw
-
КнОМ-01.00.10 Сегмент низ.cdw
-
КнОМ-01.00.15 Фланец.cdw
-
КнОМ-01.00.01 Обечайка.cdw
-
-
КнОМ-03.00.00 СБ Воронка
-
КнОМ-03.00.02 Шайба.cdw
-
КнОМ-03.00.00 СБ Воронка.cdw
-
КнОМ-03.00.01 Труба.cdw
-
-
КнОМ-00.00.03 Патрубок.cdw
-
КнОМ-00.00.00 СБ Котел.cdw
-
КнОМ-00.00.02 Крышка.cdw
-
-
КнОМ-00.00.00 СБ Котел.stp
-
КнОМ-00.00.00 СБ Котел.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-3753469
3D World
Студия промышленного дизайна VS-designing
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
какая должна быть высота дымовой трубы? Диаметр дымовой трубы как отвод, 133мм ?
детали все вырезали, но никак не можем сообразить как собирать. Есть сборочный чертёж, с пошаговой инструкцией?
куда масло подавать, где дым будет выходить, куда подключать контур отопления (вода-антифриз) подача обратка ? Нужна ли для него покупная горелка или нет, если нужна, то какая модель?
лючок
ухо
есть,
а
~$ОМ-05.00.05 Ребро.m3~
~$ОМ-05.00.02 Стенка.m3~
~$ОМ-05.00.03 Стенка.m3~
~$ОМ-05.00.01 Пластина.m3~
нет в этой папке
Все файлы начинающиеся с ~$ - временные. Они появляются в процессе работы программы, причем это временные файлы от 3D деталей формата m3d. Закруглите если не верите.
Они не нужны. Если бы деталей не хватало, 3д сборка не открылась бы.
в чертежах на котел на отработке на 45 кВт не оказалось несколько чертежей, а есть только призраки в виде
~$ОМ-05.00.05 Ребро.m3~
~$ОМ-05.00.02 Стенка.m3~
~$ОМ-05.00.03 Стенка.m3~
~$ОМ-05.00.01 Пластина.m3~

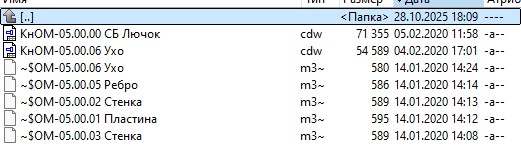

в папке ЧертежиКнОМ-05.00.00 СБ Лючок
как их теперь найти?
Здравствуйте, все вышеперечисленные вами файлы, это временные от 3д моделей (они не нужны), а то что касается чертежей в папке лючок, все на месте, это сборочный лючка и ухо, других не должно быть, если посмотреть спец-цию на чертеже лючок, там указано б/ч (без чертежа) и чертеж уха, он на месте
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
