Калорифер воздушный, работающий на отработанном масле.
Технические характеристики:
Теплопроизводительность макс., кВт 50
Отапливаемая площадь, м2 400
Производительность вентилятора, м3/ч 4500
Рабочее напряжение, В 220
Потребляемая мощность, Вт 370
Расход топлива средний, л/ч 5
Габаритные размеры (Ширина х Глубина х Высота), мм 666х1005х1400
Наружный размер дымохода, мм D159
Масса калорифера, кг 270
- Главная -
- Чертежи -
- Теплотехника -
- Теплообменники -
- Калорифер воздушный на отработанном масле (50 кВт)

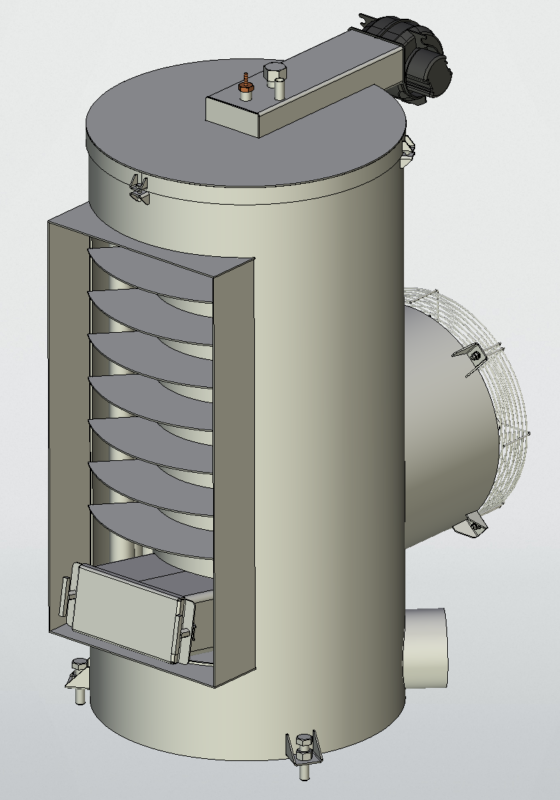

Калорифер воздушный на отработанном масле (50 кВт)
