Калорифер воздушный, работающий на отработанном масле.
Технические характеристики:
Теплопроизводительность макс., кВт 30
Отапливаемая площадь, м2 200
Производительность вентилятора, м3/ч 3000
Рабочее напряжение, В 220
Потребляемая мощность, Вт 100
Расход топлива средний, л/ч 3
Габаритные размеры (Ширина х Глубина х Высота), мм 470х725х1125
Наружный размер дымохода, мм D133
Масса калорифера, кг 120
- Главная -
- Чертежи -
- Теплотехника -
- Теплообменники -
- Калорифер воздушный на отработанном масле (30 кВт)

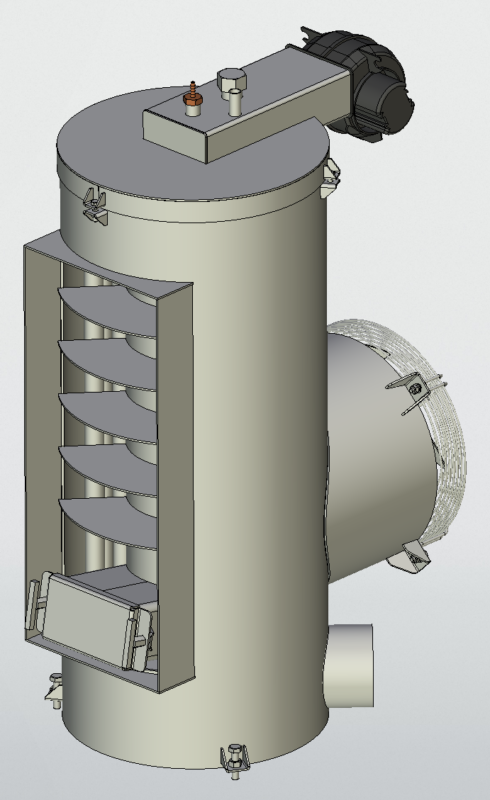

Калорифер воздушный на отработанном масле (30 кВт)
