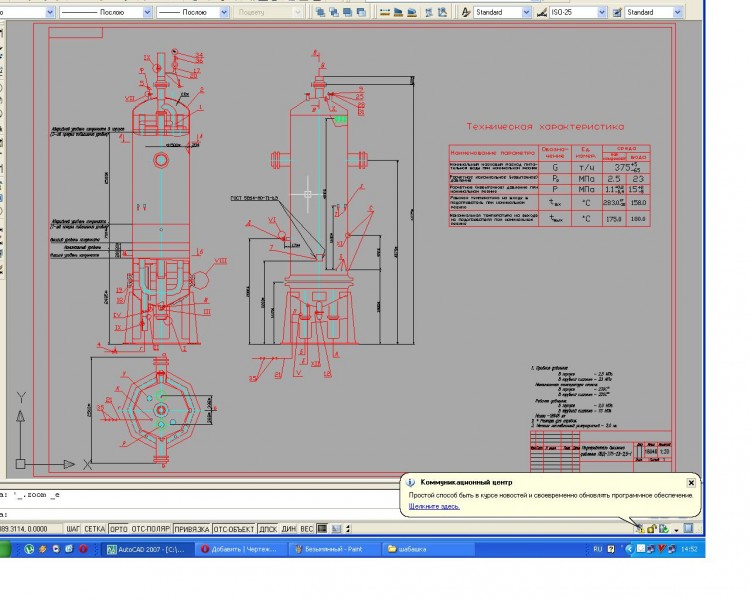

На чертеже изображен чертеж подогревателя высокого давления типа ПВД-375-23-2,5-I. Подогреватель высокого давления предназначен для подогрева питательной воды котлов тепловых электростанций за счет использования тепла пара, отбираемого из промежуточных ступеней турбин. Представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, водяная камера.
Пробное давление: в корпусе - 2,5 МПа
в трубной системе - 23 МПа
Максимальная температура стенки:
в корпусе - 230С
в трубной системе - 225С
Рабочее давление: в корпусе - 2,0 МПа
в трубной системе - 15 МПа
Масса -18946 кг
