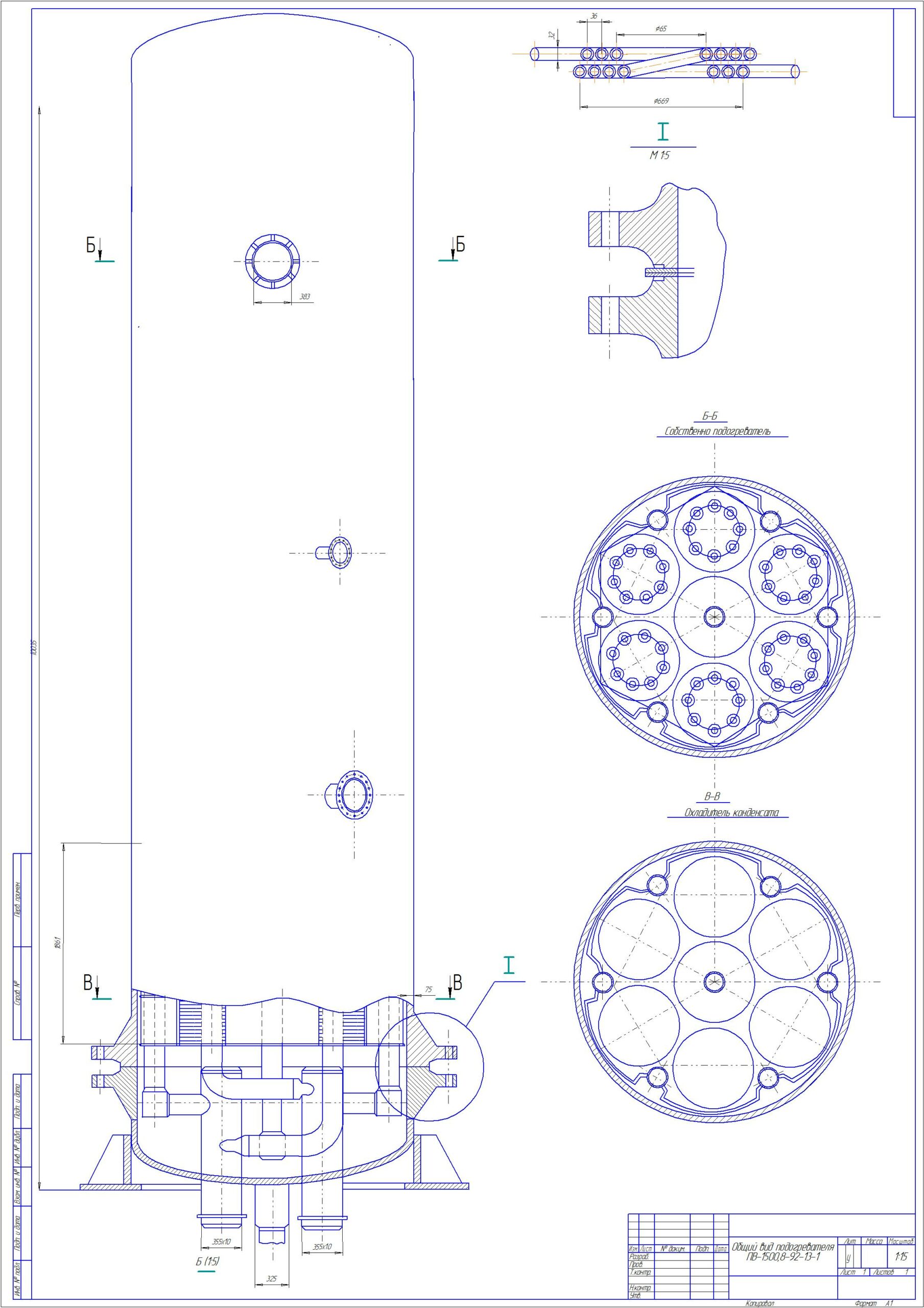

Проект подогревателя высокого давления ПВ-1600-92-15-2А

Научно исследовательский томский политехнический университет
Тепловые электрические станции
Курсовой проект по дисциплине "Тепломеханическое оборудование"
Томск, 2016г

Содержание
ВВЕДЕНИЕ 2
1 ХАРАКТЕРИСТИКА ПРОТОТИПА ПВ-1600-92-15-2А 4
2 ТЕПЛОВОЙ РАСЧЕТ ПОДОГРЕВАТЕЛЯ 8
2.1 Определение расхода пара и параметров пара 8
2.2 Определение тепловых нагрузок. 10
2.3. Расчет собственно подогревателя. 10
2.4 Расчет охладителя дренажа 15
3 КОНСТРУИРОВАНИЕ ПОДОГРЕВАТЕЛЯ 18
4 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ 20
4.1.Расчёт потери давления для собственно подогревателя. 20
4.2 Расчёт потери давления для охладителя конденсата. 21
5МЕХАНИЧЕСКИЙ РАСЧЕТ ПОДОГРЕВАТЕЛЯ 23
5.1.Расчет толщины стенки подогревателя. 23
5.2 Расчет днищ и крышек. 24
5.3 Расчет укрепления отверстий. 24
6 РАСЧЕТ ИЗОЛЯЦИИ 27
7 РАСЧЕТ МАССЫ СУХОГО ПОДОГРЕВАТЕЛЯ 29
8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 30
ЗАКЛЮЧЕНИЕ 31
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 32

Состав: Охладитель пара (ОП), Собственно подогреватель (СП) , Охдадитель дренажа(ОД) , пояснительная записка(ПЗ) Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проект подогревателя высокого давления ПВ-1600-92-15-2А

Чертеж и записка\Ispravil_02.04.doc
Чертеж и записка\ПВ-1500.cdw
Чертеж и записка
