Подогреватель высокого давления ПВ-60-4

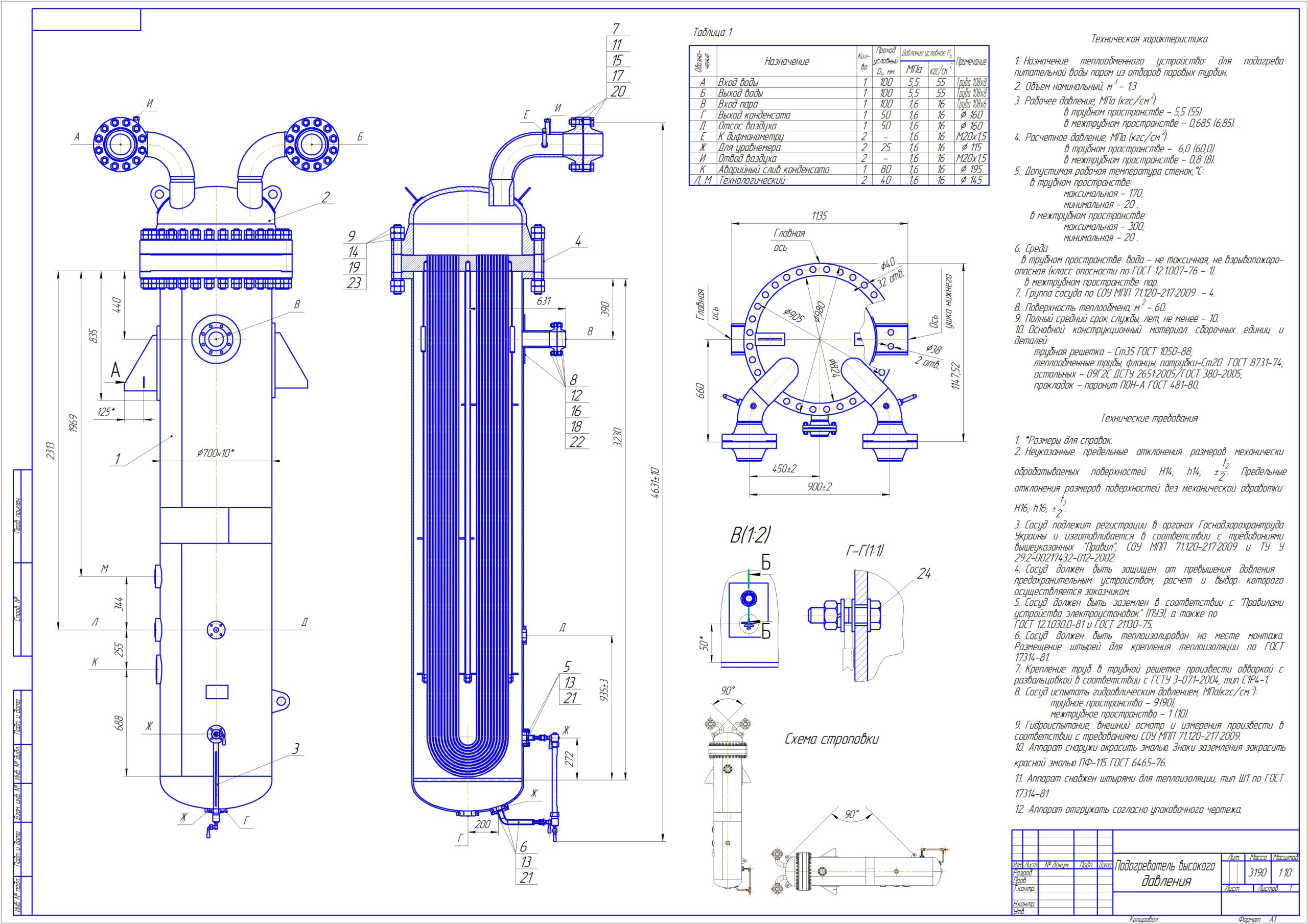

На чертеже показан подогреватель высокого давления ПВ-60-4. Он предназначен для подогрева питательной воды паром из отбора паровых турбин.
Основной конструкционный материал сборочных единиц и деталей:
трубная решетка - Ст35 ГОСТ 1050-88;
теплообменные трубы, фланцы, патрубки-Ст20 ГОСТ 8731-74;
остальных - 09Г2С ДСТУ 2651:2005/ГОСТ 380-2005;
прокладок - паронит ПОН-А ГОСТ 481-80.
Рабочее давление, МПа (кгс/см ):
в трубном пространстве - 5,5 (55)
в межтрубном пространстве - 0,685 (6,85).
Допустимая рабочая температура стенок, С:
в трубном пространстве:
максимальная - 170;
минимальная - 20 .
в межтрубном пространстве:
максимальная - 300;
минимальная - 20 .
Среда:
в трубном пространстве: вода - не токсичная, не взрывопожаро- опасная (класс опасности по ГОСТ 12.1.007-76 - 1).
в межтрубном пространстве: пар.
