Подогреватель высокого давления ПВ-1700-380-58

Подогреватели высокого давления предназначены для регенеративного подогрева питательной воды за счет охлаждения и конденсации пара.
Конструктивно подогреватель высокого давления выполняется вертикальным коллекторного типа. Поверхность теплообмена набирается из свитых в плоские спирали гладких труб наружным диаметром 32 мм, присоединенных к вертикальным раздающим и собирающим коллекторным трубам.

Подогреватели изготовляют в соответствии с требованиями ГОСТ 28757-90 Подогреватели для систем регенерации паровых турбин ТЭС, "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных Госпроматомнадзором СССР (далее по тексту - Правила), по техническим условиям и конструкторской документации, утвержденным в установленном порядке.

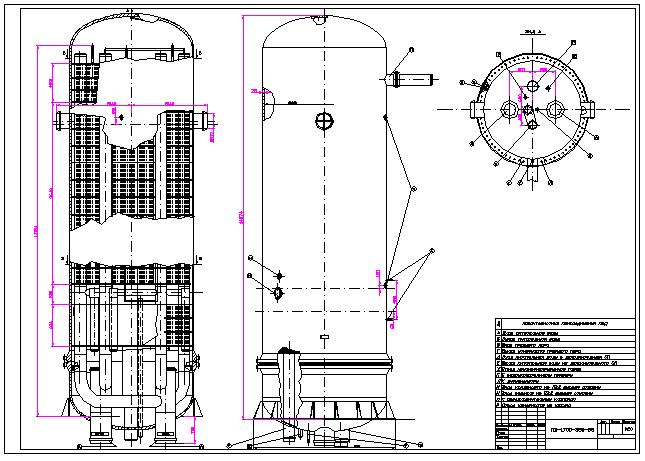

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD, DWG

Файлы:

Каталог / Машиностроение и механика / Подогреватель высокого давления ПВ-1700-380-58

ПВ-1700-380-58(РАМОР).dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Добрый день!!! Только что скачала этот чертеж, он пустой, чертежа на нем нет! Точнее есть маленький кружок и все, если бы мой компас не поддерживал этот формат то не было бы кружка. Что делать ?

    2

    Здравствуйте. Если обратите внимание - формат автокад. Но компас тоже открывает без проблем. При открытии должен стоять - источник пространство модели. Кружочек который Вы видите, это фрагмент, сам чертеж меньше, гораздо меньше. Увеличивайте масштаб в сторону цента координат и увидите лист чертежа.
