Проект производственно-отопительной котельной мощностью 37 МВт

ГГТУ им.П.О.Сухого, Промышленная теплоэнергетика и экология
«Проект производственно-отопительной котельной мощностью 37 МВт»
Специальность 1-43 01 07 Техническая эксплуатация энергооборудования организаций
2010

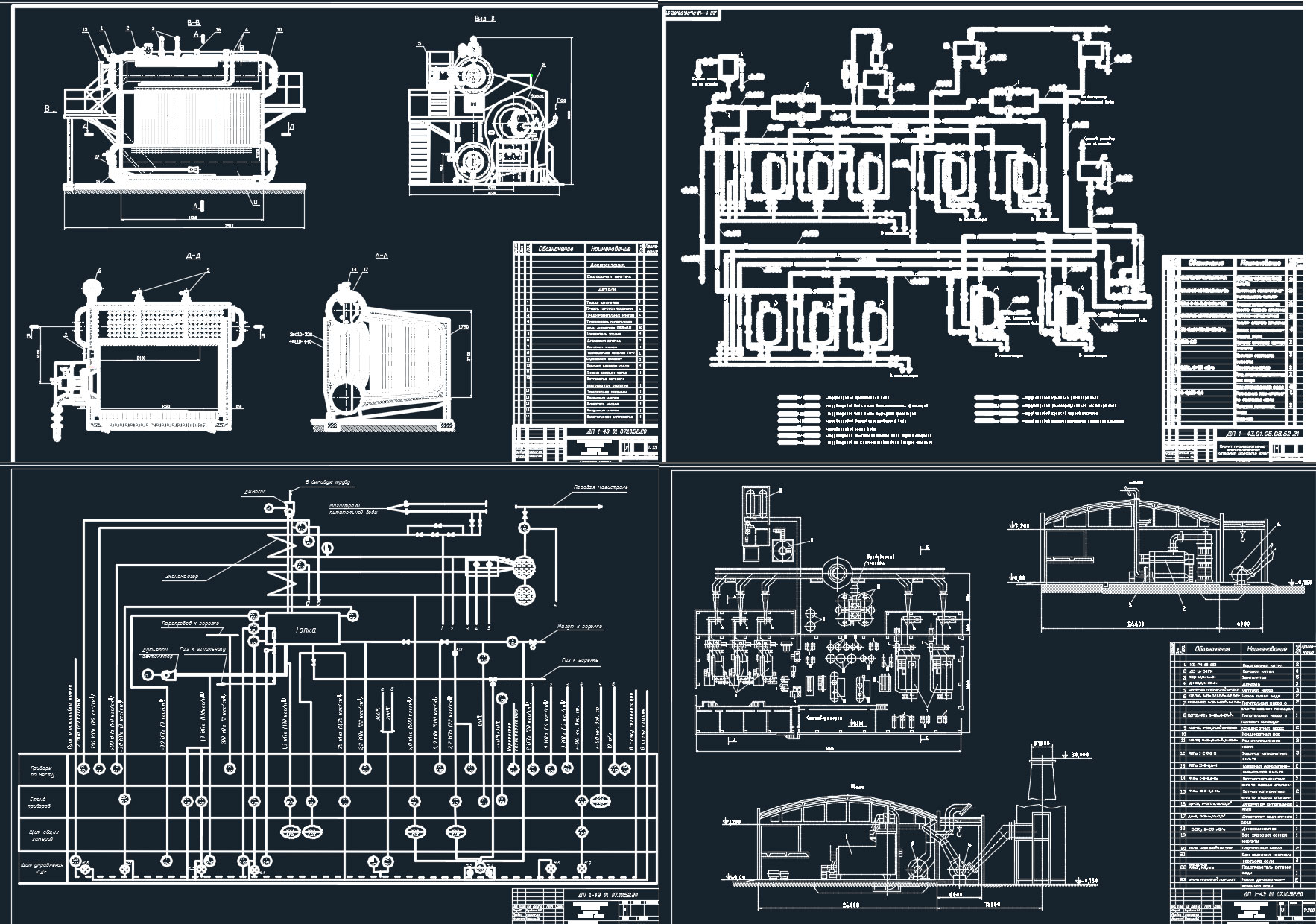

В процессе проектирования были произведены следующие расчёты: расчет тепловых нагрузок, расчёт тепловой схемы котельной, тепловой расчет котла; осуществлён выбор необходимого вспомогательного оборудования. Рассмотрен вопрос автоматизации и защиты котла. В электрической части выполнен расчет электроснабжения и внутреннего освещения котельной. В разделе «Охрана труда и экология» представлены правила охраны труда и техники безопасности по обслуживанию основного и вспомогательного оборудования паровых и водогрейных котельных, а также методы и мероприятия, проводимые в целях снижения вредных выбросов, образующихся при использовании в качестве топлива природный газ. Организационно-экономическая часть проекта включает расчёт технико-экономических показателей котельной.
Все разделы проекта выполнены грамотно на основе действующих нормативных документов.
Расчётно-пояснительная записка и чертежи выполнены в соответствии с требованиями ЕСКД и другой нормативной документации.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ТЕПЛОВАЯ СХЕМА КОТЕЛЬНОЙ
1.1 Описание схемы
1.2 Расчет тепловой схемы котельной
1.2.1 Общие сведения
1.2.2 Расчет тепловой схемы котельной
2 ТЕПЛОВОЙ РАСЧЕТ КОТЕЛЬНЫХ АГРЕГАТОВ
2.1 Расчет объемов и энтальпий продуктов сгорания
2.2 Расчет парового котельного агрегата ДЕ-10-14ГМ
2.2.1 Тепловой баланс котельного агрегата и определение расхода топлива
2.2.2 Тепловой расчет топочной камеры
2.2.3 Расчет конвективного пучка котельного агрегата
2.2.4 Расчет и выбор водяного экономайзера
2.2.5 Проверка теплового расчета котельного агрегата
2.3 Расчет водогрейного котельного агрегата КВ-ГМ-10-150
2.3.1 Тепловой баланс котельного агрегата и определение расхода топлива
2.3.2 Тепловой расчет топочной камеры
2.3.3 Расчет первого конвективного пучка
2.3.4 Расчет второго конвективного пучка
2.3.5 Проверка теплового расчета котельного агрегата
3 АЭРОДИНАМИЧЕСКИЙ РАСЧЕТ КОТЕЛЬНЫХ АГРЕГАТОВ
3.1 Аэродинамический расчет котельного агрегата ДЕ-10-14ГМ
3.1.1 Расчет аэродинамического сопротивления конвективного пучка
3.1.2 Расчет аэродинамического сопротивления дымовой трубы
3.2 Расчет аэродинамического сопротивления котла КВ-ГМ-10-150
3.2.1 Аэродинамическое сопротивление конвективных пучков
3.2.2 Аэродинамическое сопротивление дымовой трубы
4 ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
4.1 Выбор насосов
4.2 Выбор тягодутьевых машин
5 СИСТЕМА АВТОМАТИЗАЦИИ КОТЕЛЬНЫХ АГРЕГАТОВ
5.1 Автоматизация работы котельного агрегата ДЕ-10-14ГМ
5.1.1 Автоматическое регулирование
5.1.2 Теплотехнический контроль
5.1.3 Сигнализация и управление
5.2 Автоматизация работы котельного агрегата КВ-ГМ-10-150
6 ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ
6.1 Выбор системы электрического освещения, нормируемой освещен- ности, источников света
6.2 Выбор приборов электрического освещения и их расположение на плане освещения
6.3 Светотехнический расчёт освещения
6.4 Электрический расчёт системы освещения
7 ПРОЕКТИРОВАНИЕ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЕЯ КОТЕЛЬНОЙ
7.1 Расчет ответвлений к силовым электроприёмникам
7.1.1 Выбор электродвигателей
7.1.2 Выбор пусковой и защитной аппаратуры
7.1.3 Выбор проводов и кабелей, отходящих от шинопровода и распределительных шкафов
7.2 Определение расчетных нагрузок котельной
7.3 Выбор устройств распределения электроэнергии, защитных аппаратов, сечений кабелей питающих линий
8 ОХРАНА ТРУДА И ЭКОЛОГИЯ
8.1 Охрана труда
8.2 Экология
9 ЭНЕРГОСБЕРЕЖЕНИЕ
10 ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
10.1 Расчёт технологических показателей котельной
10.2 Расчёт экономических показателей котельной
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
