Внутрибарабанные циклоны

366

5190

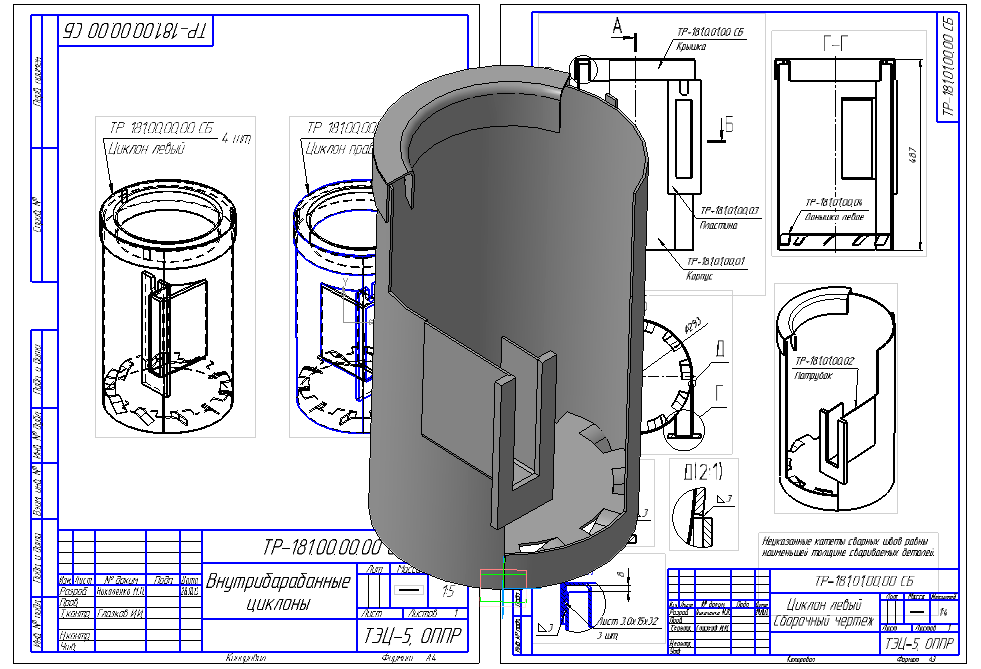

Чертежи внутрибарабанных циклонов (устройства, создающие равномерную подачу пара в паровой объем барабана по его длине и снижающие пенообразование котловой воды) для котлов марки ГМ-50 изготовлены по образцу, т.к. существующие циклоны вышли из строя вследствие износа.

3D Модели внутрибарабанный ГМ-50 Котел циклон

Автор

Максим Палыч Николенко

Дата

06.05.2014

Язык

Русский

Состав

3D сборки, чертежи для изготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТР-181 Циклоны на ПРК
- ТР-181.01.01.00 СБ Крышка.cdw
- ТР-181.02.00.01 Донышко правое.cdw
- Донышко.m3d
- Пипка.m3d
- Чертеж донышка.cdw
- Чертеж всего 2.cdw
- Корпус циклона.m3d
- Чертеж обруча развальцованного.cdw
- ТР-181.01.00.04 Донышко левое.cdw
- ТР-181.01.00.00 СБ Циклон левый.cdw
- Обруч развальцованный.m3d
- ТР-181.01.00.03 Пластина.cdw
- Корпус циклона 2.m3d
- Сборка циклона 2.a3d
- ТР-181.00.00.00 СБ Внутрибарабанные циклоны.cdw
- ТР-181.02.00.00 СБ Циклон правый.cdw
- Чертеж нужный 1.cdw
- Чертеж патрубка.cdw
- Чертеж пластины.cdw
- Сборка циклона 1.a3d
- Деталь нужная.m3d
- ТР-181.01.00.01 Корпус.cdw
- Сборка циклона 2 с четвертичным вырезом.a3d
- заявка на материалы.doc
- Чертеж обруча.cdw
- Чертеж корпуса.cdw
- ТР-181.01.01.02 Кольцо.cdw
- Чертеж 2-х циклонов.cdw
- Сборка циклона 1 с четвертичным вырезом.a3d
- Донышко левое направление лепестков.m3d
- Чертеж циклона левого.cdw
- Пластина.m3d
- ТР-181.01.00.02 Патрубок.cdw
- Чертеж крышки.cdw
- Чертеж всего 1.cdw
- Развертка корпуса.cdw
- Патрубок.m3d
- ТР-181.01.01.01 Обруч.cdw
- Обруч.m3d
- Сборка крышки циклона.a3d
- Чертеж донышка 2.cdw
