Форсунка котла ГМ-50

244

2547

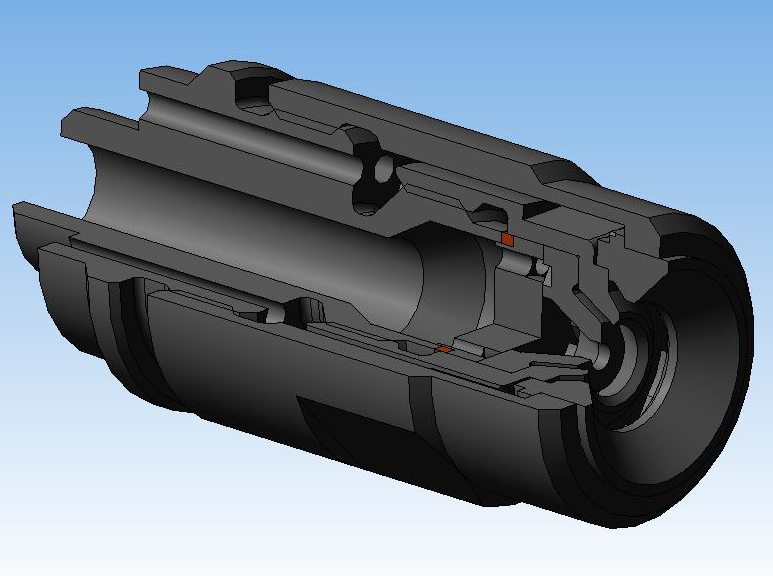

Чертежи форсунки котла ГМ-50 (газомазутный, паропроизводительностью 50 т/час) изготовлены по образцу согласно заявке одного из подразделений предприятия. Модернизации подверглись распределитель (уменьшили диаметр и количество отверстий) и завихритель (уменьшили ширину и глубину каналов). Цель модернизации – снижение производительности форсунок, или расхода мазута до 900 кг/час. После изготовления форсунки планируется передать на испытания (проверить что получилось).

3D Модели ГМ-50 Котел Форсунка

Автор

Максим Палыч Николенко

Дата

11.05.2014

Язык

Русский

Состав

3D сборка, чертежи для иготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - ТР-74.00.00.00 СБ Форсунка котла ГМ-50.cdw
  - ТР-74.00.00.01 Корпус.cdw
  - ТР-74.00.00.02 Гайка наружная.cdw
  - ТР-74.00.00.03 Гайка внутренняя.cdw
  - ТР-74.00.00.04 Кольцо уплотнительное.cdw
  - ТР-74.00.00.05 Распределитель.cdw
  - ТР-74.00.00.06 Завихритель.cdw
  - ТР-74.00.00.07 Сопло паровое.cdw
- Thumbs.db
- Гайка внутренняя форсунки котла ГМ-50.m3d
- Гайка наружная форсунки котла ГМ-50.m3d
- Завихритель форсунки котла ГМ-50.m3d
- Завихритель форсунки котла КВГМ-100 существующий.m3d
- Завихритель форсунки котла КВГМ-100.m3d
- Корпус форсунки котла ГМ-50.m3d
- Распределитель форсунки котла ГМ-50.m3d
- Распределитель форсунки котла КВГМ-100 существующий.m3d
- Сопло паровое правое форсунки котла ГМ-50.m3d
- Уплотнительное кольцо форсунки котла ГМ-50 медное.m3d
- Форсунка котла ГМ-50.a3d
- Чертеж завихрителя.cdw
- Чертеж корпуса форсунки ГМ-50.cdw
- Чертеж сопла парового.cdw
- Чертеж форсунки котла ГМ-50.cdw
- заявка на материалы.doc
