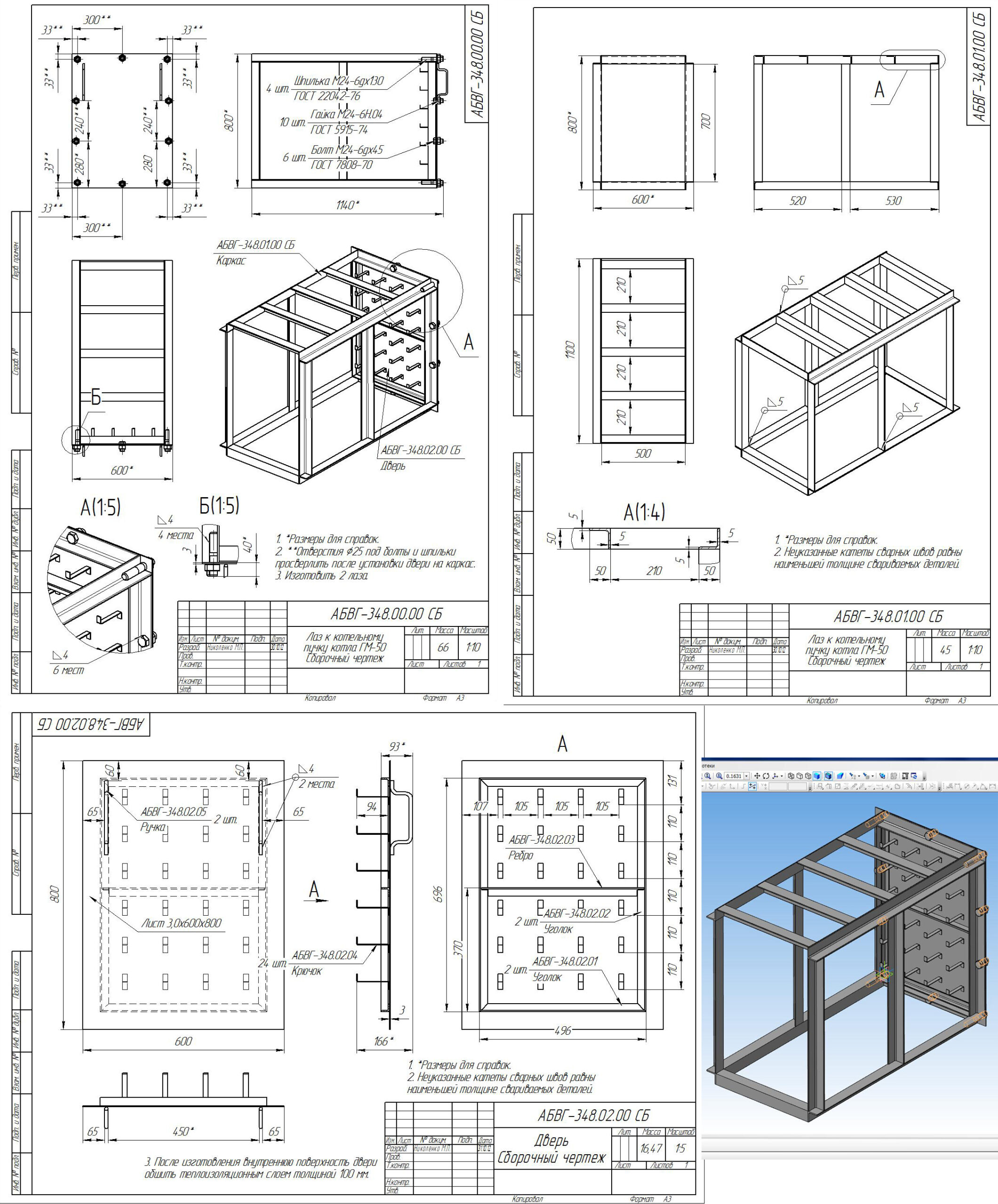

C целью замены пришедших в негодность лазов к котельному пучку котла ГМ-50, разработаны чертежи новых лазов. В основе разработки лежит существующая конструкция лазов. Новые лазы представляют собой стальную дверь с теплоизоляцией, которая крепится болтами к каркасу из уголка.
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Лазы к котельному пучку котла ГМ-50
Лазы к котельному пучку котла ГМ-50
0
32
304
0
0
40
Сообщить о проблеме
Автор
Максим Палыч Николенко
Дата
06.06.2017
Язык
Русский
Состав
3D Сборка, сборочный чертеж, чертежи для изготовления
Софт
КОМПАС-3D 13 sp1
Как открыть?
Отзывов пока нет
Содержимое архива
-
АБВГ-348.00.00 СБ Лаз.cdw
-
АБВГ-348.01.00 СБ Каркас.cdw
-
АБВГ-348.02.00 СБ Дверь.cdw
-
АБВГ-348.02.01 Уголок.cdw
-
АБВГ-348.02.02 Уголок.cdw
-
АБВГ-348.02.03 Ребро.cdw
-
АБВГ-348.02.04 Крючок.cdw
-
АБВГ-348.02.05 Ручка дверная.cdw
-
Крючок для крепления изоляции.m3d
-
Лист 600х800.m3d
-
Рукоятка из 2-ки.m3d
-
Ручка 1.m3d
-
Сборка всего 1.a3d
-
Сборка двери.a3d
-
Сборка каркаса.a3d
-
Уголок 25х4х486.m3d
-
Уголок 25х4х496.m3d
-
Уголок 25х4х696.m3d
-
Уголок 50х5х600.m3d
-
Уголок 50х5х700.m3d
-
Уголок 50х5х1100.m3d
