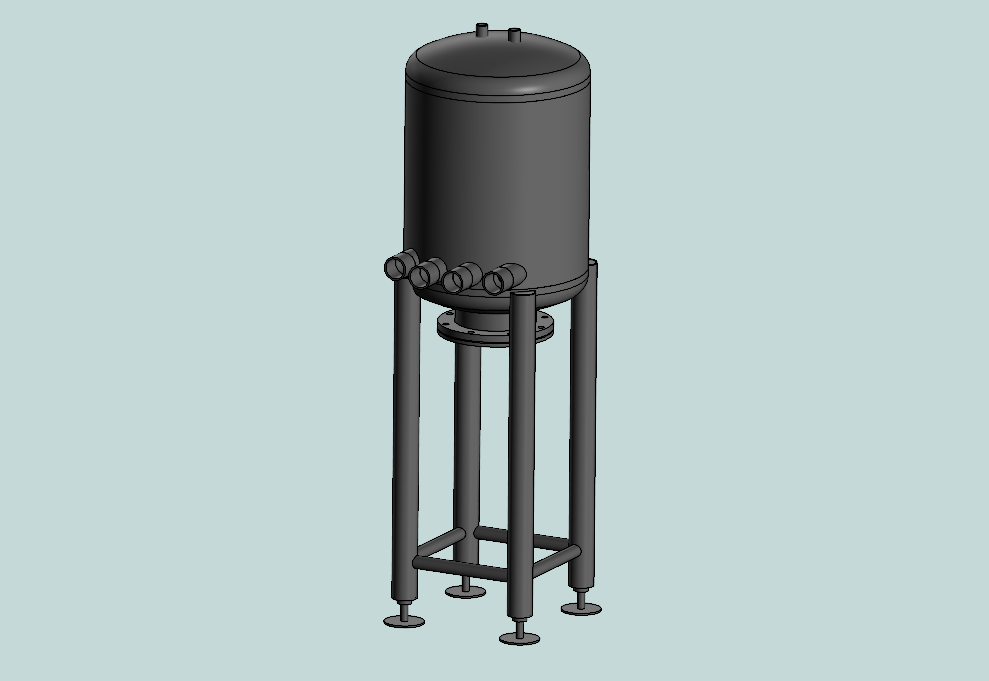

Парогенератор на 120 литров, стенка емкости 4мм Asis 304, 2 таросферы диаметром 500мм, опоры. Больше выглядит как аккумулятор пара, монтируются 4 тэны под муфты G2. Врезки делаются по факту кому что нужно (вход, выход), сверху 2 выхода один для стравливания давления, другой для группы безопасности, снизу сливной кран. Рассчитана под давление 10 bar, 180 градусов пара.
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Ёмкости и резервуары -
- Парогенератор на 120 литров
Парогенератор на 120 литров
0
0
61
0
0
40
Сообщить о проблеме
Автор
Пётр
Козлов
Дата
11.05.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Муфта G 3.4.m3d
-
Муфта G2.m3d
-
Накладка опоры 2 мм.dxf
-
Накладка опоры 2 мм.frw
-
накладка опоры 2.m3d
-
Накладка опоры 4 мм.dxf
-
Накладка опоры 4мм.cdw
-
Накладка опоры.dxf
-
Накладка опоры.frw
-
Накладка опоры.m3d
-
Обечайка 2 .m3d
-
Обечайка D-500 развернутая.m3d
-
Обечайка D-500.dxf
-
Обечайка D-500.m3d
-
Опора D 70х3.m3d
-
Опора парогенератора.m3d
-
Поверхность 1.m3d
-
Сборка Парогенератора.cdw
-
Сборка.a3d
-
Торосфера ТИП Е D 500.m3d
-
Фланец D-222.m3d
