Реконструкция уплотнения крышки отсечного клапана гильотинного типа

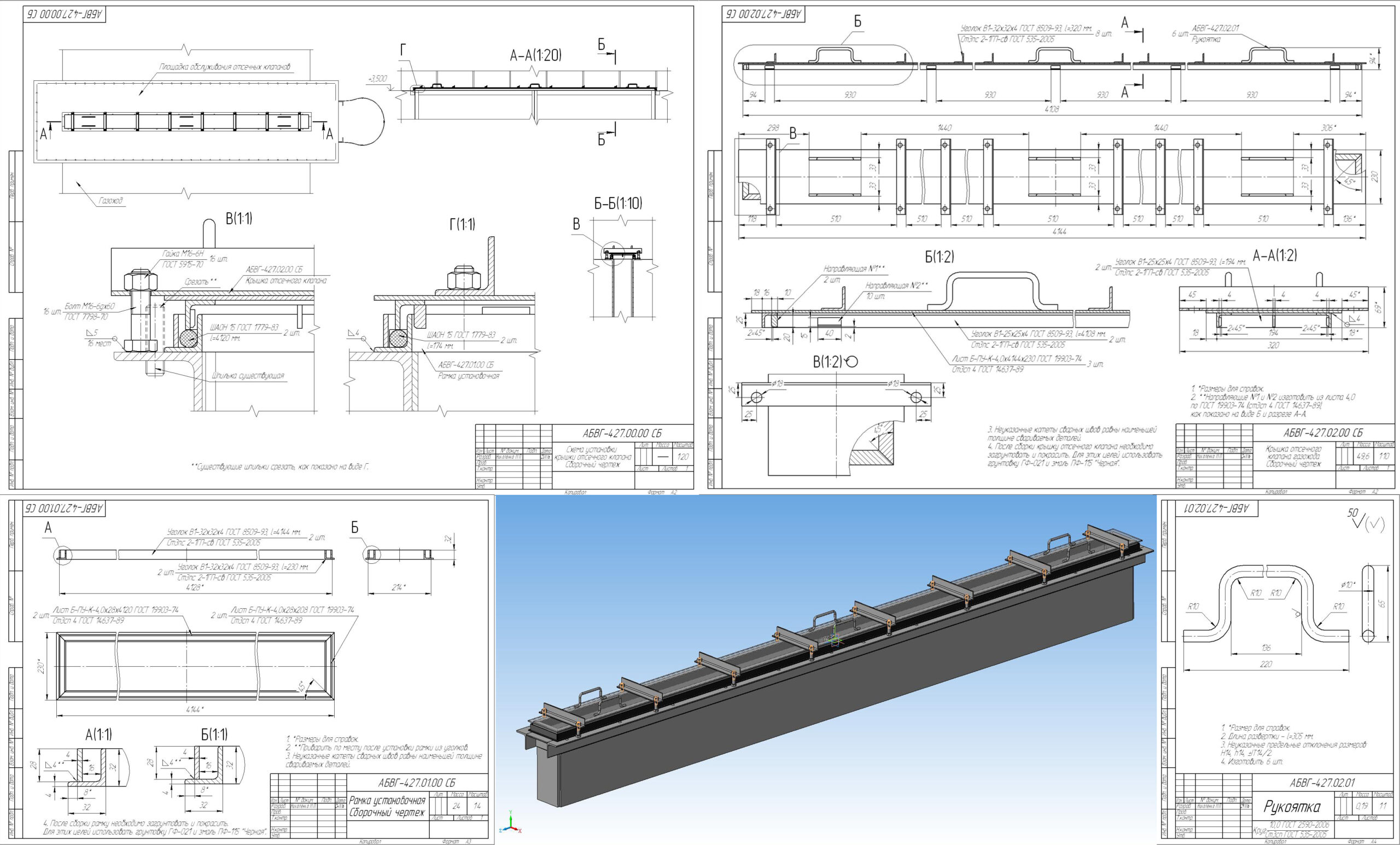

Реконструкция уплотнения крышки отсечного клапана гильотинного типа понадобилась по причине неудовлетворительной работы существующей крышки (локальные присосы воздуха), которая уплотнялась при помощи асбестового шнура, который, в свою очередь, прижимался крышкой (стальной лист толщиной 2 мм) и стягивался шпильками М16, вваренными в корпус клапана. Отсечной клапан установлен на газоходе между байпасным клапаном и котлом утилизатором парогазовой установки мощностью 230 мвт. Реконструкция предусматривает обрезание вваренных шпилек, установка рамки из уголка, закладка в рамку асбестового шнура и крепление крышки при помощи болтов, один конец которых приваривается к корпусу клапана.
