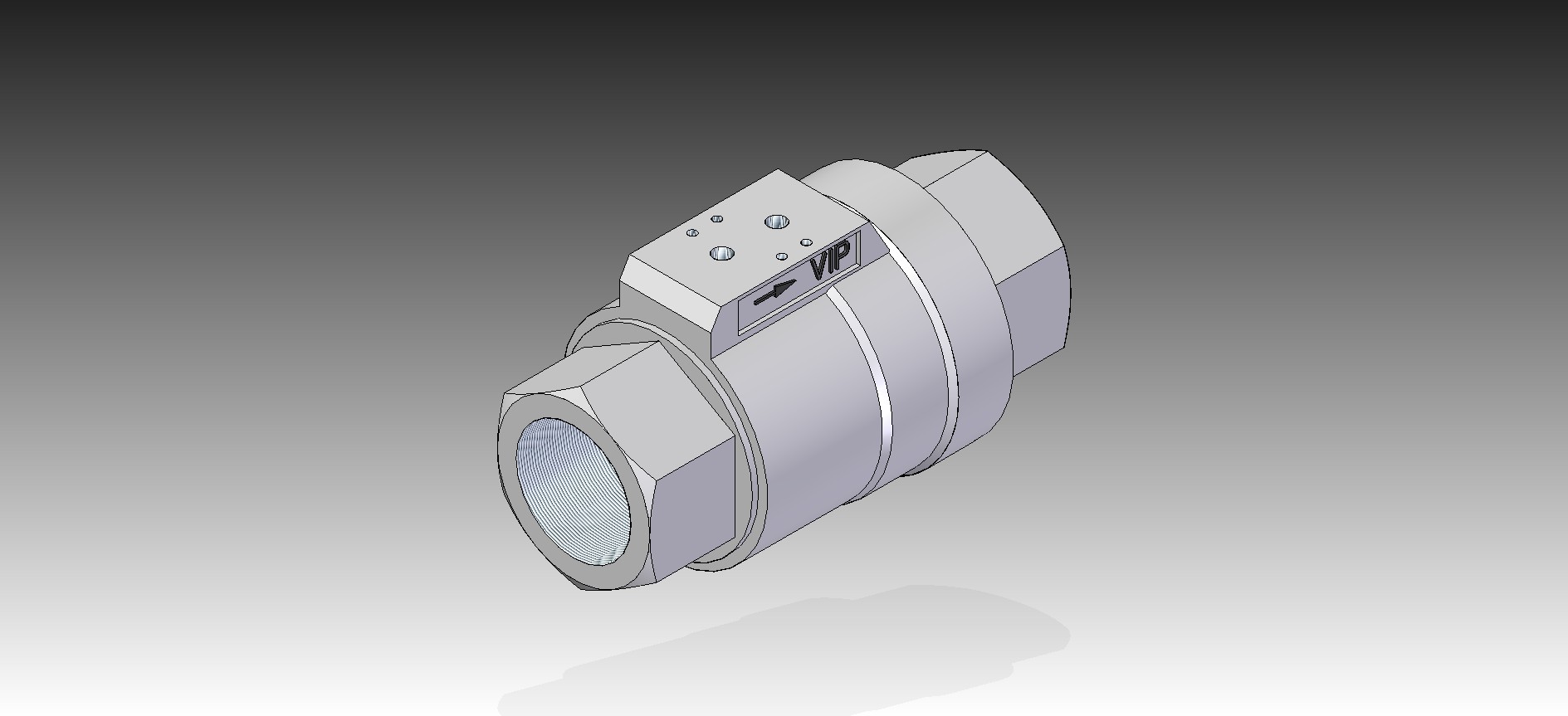

Отсечной клапан серии VIP, DN25, DN50

Отсечной клапан серии VIP.
Присоединение: внутренняя резьба по ГОСТ 6211-81.
Максимальное давление среды: 10 Бар.
Рабочая температура среды от -20 до +80 градусов.
Рабочая температура окружающей среды от -20 до +80 градусов.
Материал: Латунь, Нержавеющая сталь AISI 316.
Давление управления: 3-8 Бар для клапана двустороннего действия;
4,2-8 Бар для клапана с возвратной пружиной.
Герметичность на вакуум: 97,4%.

Состав: 3D модель одной деталью Язык документа

Софт: Solid Edge ST4

Файлы:
VDA10009 Клапан отсечения.stp
VDA10006 Клапан отсечения.log
VDA10006 Клапан отсечения.stp
VDA10009 Клапан отсечения.log
VDA10009 Клапан отсечения.par
VDA10006 Клапан отсечения.par
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
